[SS] RLC Circuit & Differential Eq

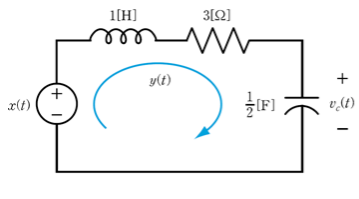

다음의 RLC회로를 미분방정식으로 풀기

위의 회로에서 입출력 및 초기조건은 다음과 같음.

input : $x(t) = 10e^{-3t}u(t)$ (voltage)
output : $y(t)$ (current)
initial condition : $y(0)=0$, $V_c(0)=5$

• $u(t)$ : unit step function.

---

1. Differential Equation

KVL에 의하여 다음이 성립

$$\begin{aligned}{ V }_{ L }+{ V }_{ R }+{ V }_{ C }=x\left( t \right) \\ 1\frac { dy\left( t \right) }{ dt } +3y\left( t \right) +{ \frac { 1 }{ \frac { 1 }{ 2 } } }\int { y\left( t \right) dt } =x\left( t \right) \\ \frac { { d }^{ 2 }y\left( t \right) }{ d{ t }^{ 2 } } +3\frac { dy\left( t \right) }{ dt } +2y\left( t \right) =\frac { dx\left( t \right) }{ dt } \\ { D }^{ 2 }y\left( t \right) +3Dy\left( t \right) +2y\left( t \right) =Dx\left( t \right)\end{aligned}$$

• $D$ : 미분 연산자.

---

2. Homogeneous solution

homogeneous solution을 구하기위해서 input signal을 0으로 하면 다음과 같음.

$$\begin{aligned} D^2 y \left( t \right) + 3D y \left( t \right) +2y \left( t \right) &=0 \\ \left\{ { D }^{ 2 }+3D+2 \right\} y\left( t \right) &=0 \end{aligned}$$

이를 characteristic equation으로 풀면 다음과 같음.
$${ D }^{ 2 }+3D+2=0 \\ \left( D+2 \right) \left( D+1 \right) =0 \\ \therefore { \lambda }_{ 1 }=-2,{ \lambda }_{ 2 }=-1$$

위 eigen value들로부터 구한 system mode로 이루어진 homogeneous sol.은 다음과 같음.

$$\begin{aligned}{ y }_{ h }\left( t \right) &= {C }_{ 1 }{ e }^{ { \lambda }_{ 1 }t }+{ C }_{ 2 }{ e }^{ { \lambda }_{ 2 }t } \\ &={C }_{ 1 }{ e }^{ -2t }+{ C }_{ 2 }{ e }^{ -t } \end{aligned}$$

---

3. Particular solution

input signal이 $10e^{−3t}u(t)$이므로 particular sol.은 다음과 같은 형태임.
$$
y_p\left(t\right)=Ce^{-3t}
$$

• $C$ : unknown constant.

이 particular sol.의 형태를 system의 미분방정식에 대입하여 풀면 다음과 같음.

$$\begin{aligned} \left\{ { D }^{ 2 }+3D+2 \right\} { y }_{ p }\left( t \right) &= \left\{ D \right\} 10{ e }^{ -3t } \\ \left[ 9C{ e }^{ -3t } \right] +3\left[ -3C{ e }^{ -3t } \right] +2\left[ C{ e }^{ -3t } \right] &= -3\cdot 10{ e }^{ -3t } \\ 2C{ e }^{ -3t } &= -30{ e }^{ -3t }\end{aligned} $$

$$ \therefore C=-15,\quad { y }_{ p }=-15{ e }^{ -3t } $$

---

4. Complete solution

complete soluton $i(t)$는 다음과 같이 homogeneous solution과 particular solution의 합임.

$$\begin{aligned} y\left( t \right) &={ y }_{ h }+{ y }_{ p } \\&={ C }_{ 1 }{ e }^{ -2t }+{ C }_{ 2 }{ e }^{ -t }-15{ e }^{ -3t }\end{aligned}$$

이제, $C_1$과 $C_2$ 와 같은 모르는 상수의 값을 초기조건을 통해 구해야 함.

일단, 초기값 조건과 complete solution의 형태를 미분방정식에 대입.
$$\begin{aligned}{ V }_{ L }\left( 0 \right) +{ V }_{ R }\left( 0 \right) +{ V }_{ C }\left( 0 \right) &= x\left( 0 \right) \\ 1\frac { dy\left( 0 \right) }{ dt } +3y\left( 0 \right) +{ V }_{ C }\left( 0 \right)&= 10e^{-3\cdot0}\\ D\left( { C }_{ 1 }{ e }^{ -2t }+{ C }_{ 2 }{ e }^{ -t }-15{ e }^{ -3t } \right) |_{t=0}+3\cdot 0+5&=10\\ \left( -2{ C }_{ 1 }{ e }^{ -2t }-{ C }_{ 2 }{ e }^{ -t }+45{ e }^{ -2t } \right)| _{ t=0 }+5&=10\\ -2{ C }_{ 1 }-{ C }_{ 2 }+45+5&=10\\-2{ C }_{ 1 }-{ C }_{ 2 }&=-40 \end{aligned}$$

또한 $y(0)=0$을 통해 다음이 성립.
$$\begin{aligned}y\left( 0 \right) &= \left( C_1e^{-2t}+C_2e^{-t}-15e^{-3t} \right ) \rvert _{t=0} \\0&=C_1+C_2-15\end{aligned}$$

위 두 식으로부터 $C_1$과 $C_2$ 를 구할 수 있음.

$$\begin{aligned}-2C_1-C_2&=-40 \\ C_1 +C_2&=15 \end{aligned}\\ \quad \\ \therefore C_1=25, C_2=-10$$

즉, complete solution은 다음과 같음.
$$y\left( t \right) =25{ e }^{ -2t }-10{ e }^{ -t }-15{ e }^{ -3t }$$



2023.10.03 - [.../Signals and Systems] - [SS] System and Differential Equation

[SS] System and Differential Equation

---

5. 여러 Response로 나누기

Complete solution은 다음과 같이 나눌 수 있음.

• Natural Response / Forced Response
• Zero-input Response / Zero-state Response
• Transient Response / Steady state Response

2023.10.02 - [.../Signals and Systems] - [SS] System Response

[SS] System Response

---

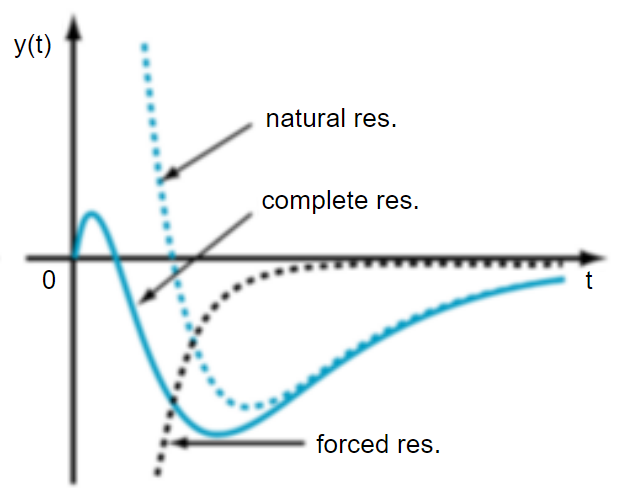

5-1. Natural / Forced Response

여기서, natural response는 다음과 같음.
$$y_{\text{natural}}\left( t \right) =25{ e }^{ -2t }-10{ e }^{ -t }$$

forced response는 다음임.
$$y_{\text{forced}}\left( t \right) =-15{ e }^{ -3t }$$

---

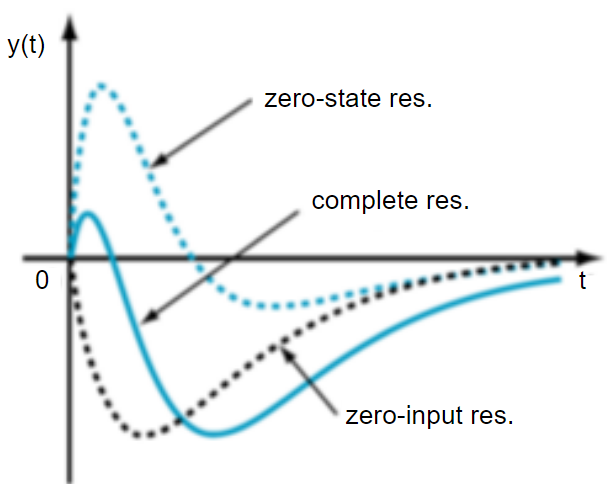

5-2. Zero-input / Zero-state Response

zero-input response/ zero-state response의 경우로 푼다면 다음과 같음.

zero-input response의 경우 input signal이 0이므로,
$$\begin{aligned}{ V }_{ L }\left( 0 \right) +{ V }_{ R }\left( 0 \right) +{ V }_{ C }\left( 0 \right) &= x\left( 0 \right)=0 \\ 1\frac { dy\left( 0 \right) }{ dt } +3y\left( 0 \right) +{ V }_{ C }\left( 0 \right) &= 0 \\ D\left( { C }_{ 1 }{ e }^{ -2t }+{ C }_{ 2 }{ e }^{ -t } \right) \rvert_{ t=0 }+3\cdot 0+5 &= 0 \\ \left( -2{ C }_{ 1 }{ e }^{ -2t }-{ C }_{ 2 }{ e }^{ -t }\right)\rvert_{ t=0 }+5 &= 0 \\ -2{ C }_{ 1 }-{ C }_{ 2 }+5 &= 0 \\ -2{ C }_{ 1 }-{ C }_{ 2 } &= -5\end{aligned}$$
이고,
$$\begin{aligned}y\left( 0 \right) &= \left(C_1e^{-2t}+C_2e^{-t} \right)\rvert_{t=0} \\ 0 &= C_1+C_2\end{aligned}$$

가 되어서

$C_1$과 $C_2$ 가 아래처럼 구해짐.

$$\begin{aligned}-2C_1-C_2&=-5\\ C_1 +C_2&=0\end{aligned} \\ \quad \\ \therefore C_1=5, C_2=-5$$

즉, zero-input response는 다음과 같음.
$$y_{\text{zero-input}}\left( t \right) =5{ e }^{ -2t }-5{ e }^{ -t }$$

zero-state response는 다음과 같음.
$$y_{\text{zero-state}}\left( t \right) =20{ e }^{ -2t }-5{ e }^{ -t }-15{ e }^{ -3t }$$



---

5-3. Transient / Steady-state Response

$$y\left( t \right) =25{ e }^{ -2t }-10{ e }^{ -t }-15{ e }^{ -3t }$$

위의 complete solution에서 모든 term들이 decay가 되고 있기 때문에 다음으로 나뉘어짐.

Transient Response

$$y_{\text{transient}} = 25r^{-2t}-10e^{-t}-15e^{-3t}$$

Steady-state Response

$$y_{\text{steady}}=0$$



---
