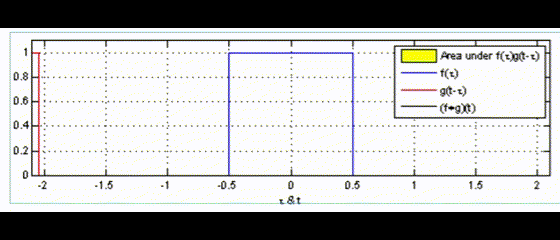

- Pulse function f(t)f(t) (blue)와 g(t)g(t) (red)의 convolution을 보여주는 gif임.
- g(t)g(t)를 reflection시킨 후 slide을 시킴.
- 검은색 라인이 바로 (f∗g)(t)(f∗g)(t)의 결과를 보여줌.
- 둘다 unit pulse이므로 convolution의 결과는 노란색으로 표기된 겹치는 부분의 넓이가 됨.
(f∗g)(t)=∫∞−∞f(τ)g(t−τ)dτ(f∗g)(t)=∫∞−∞f(τ)g(t−τ)dτ
1. t=−1t=−1 일 때 겹치기 시작하므로 이후 (f∗g)(t)(f∗g)(t)의 값이 0 보다 커짐.
2. t=0t=0 일 때 g(t−τ)g(t−τ)와 f(τ)f(τ)가 정확히 일치하므로 가장 큰 (f∗g)(t)(f∗g)(t)의 값을 가짐.
3. 이후 겹치는 영역이 줄어들므로 (f∗g)(t)(f∗g)(t)의 값은 줄어들기 시작.
4. t=1t=1 이후에는 겹치는 영역이 없으므로 convolution의 값도 0이 됨.
읽어보면 좋은 자료.
다음 동영상은 correlation과 convolution의 차이점을 보여줌.
