[CV] Geometric Camera Model and Camera Calibration: Pinhole Camera

Geometric Camera Model (or Camera Model)은

• real world 의 scene 과  camera의 pose (= orientation + location) 에 따라,
• real world 의 scene 과  camera의 image 간의 기하학적 관계(geometrical relation)를
• approximation 함.

---

참고: 2D image를 3D scene의 perpective prjection 이라는 가정에 기반.

• 이 경우 geometric relation 과 photometric relation을 알아야 image를 생성할 수 있음.
• 이 문서는 geometric relation을 설명하는 Geometric Camera Model을 기술함.

---

이 문서에서는 기본적인 Pinhole Camera Model에 기반하여 설명함.

• pinhole camera는 매우 기본적인 image acquisition의 수단임.
• 초점이 잘 맺어진 선명한 상을 얻기 위한 가장 쉬운 방법이지만,
• light이 작은 구멍(pinhole)을 통해 들어오기 때문에 매우 긴 촬영시간 (~노출시간, exposure time)이 필요함.
• 때문에 현재의 카메라는 모두 lens기반임.

2024.08.09 - [Programming/DIP] - [CV] Ideal Pinhole Size

[CV] Ideal Pinhole Size



---

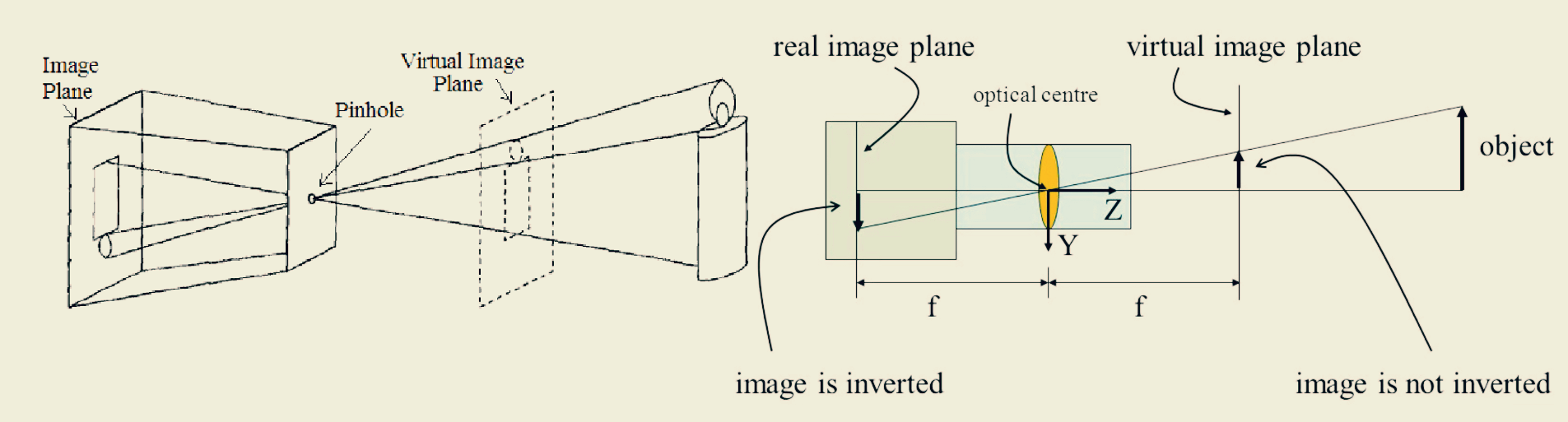

1. Pinhole Camera Model

핀홀 카메라에서는 빛이 직선으로 이동하기 때문에, 외부의 물체는 이미지 평면에 거꾸로 된 상을 형성하게 됨.

• Pinhole (핀홀): 작은 구멍을 통해 외부의 빛이 들어와서 이미지 평면에 상을 맺음.
• Virtual Image Plane (가상 이미지 평면): 실제 이미지 평면의 반대편에 위치하며, 가상 이미지를 형성하는 평면.
  • 뒤집혀 있는 (real) image plane 대신 사용되며 같은 좌표계들을 적용함.
• (Real) Image Plane (이미지 평면):
  • 빛이 핀홀을 통해 들어와서 실제 이미지를 형성하는 평면: 뒤집혀지기 때문에 virtual image plane이 보다 많이 사용됨.
  • x-y 좌표계: image coordinate
    • 카메라의 image sensor 표면의 좌표계로 image coordinate라고도 불림.
    • 센서의 셀 크기 등을 반영하여 $mm$ 또는 $\mu m$ 등의 물리적 단위로 표현됨.
  • u-v 좌표계: pixel coordinate
    • image의 pixel 단위를 사용하는 좌표계.
    • sensor coordinate 가 적용되며, left top을 origin으로 삼음.
    • 카메라의 intrinsic parameters로 구성된 intrinsic matrix $K$를 comera coordinate에 적용하여 얻어냄.

2024.07.06 - [Programming/DIP] - [CV] Image Plane to Image Sensor Mapping

[CV] Image Plane to Image Sensor Mapping



2024.06.29 - [Programming/DIP] - [CV] Coordinate Systems

[CV] Coordinate Systems

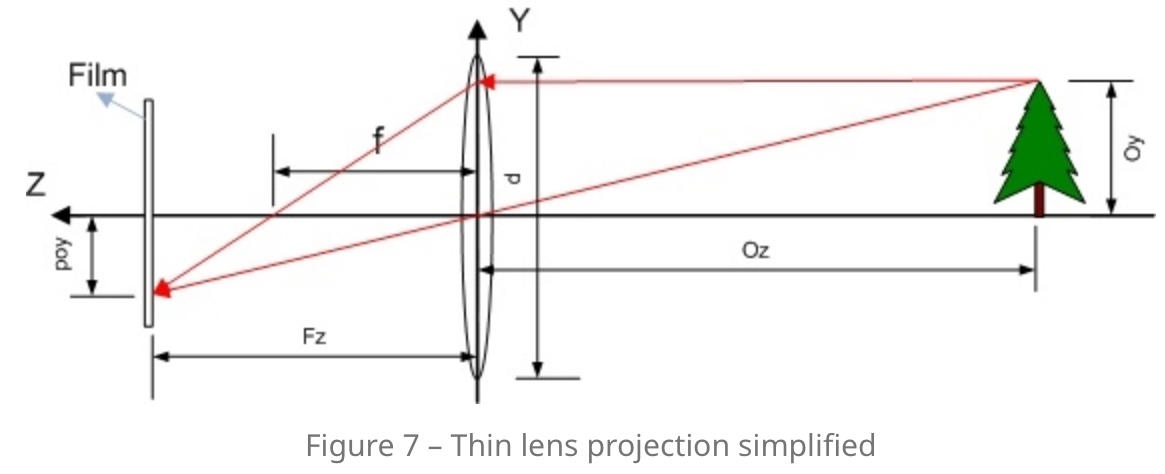

다음은 lens를 사용하는 경우에 대한 모식도임.

 참고: Thin Lens Camera Model

---

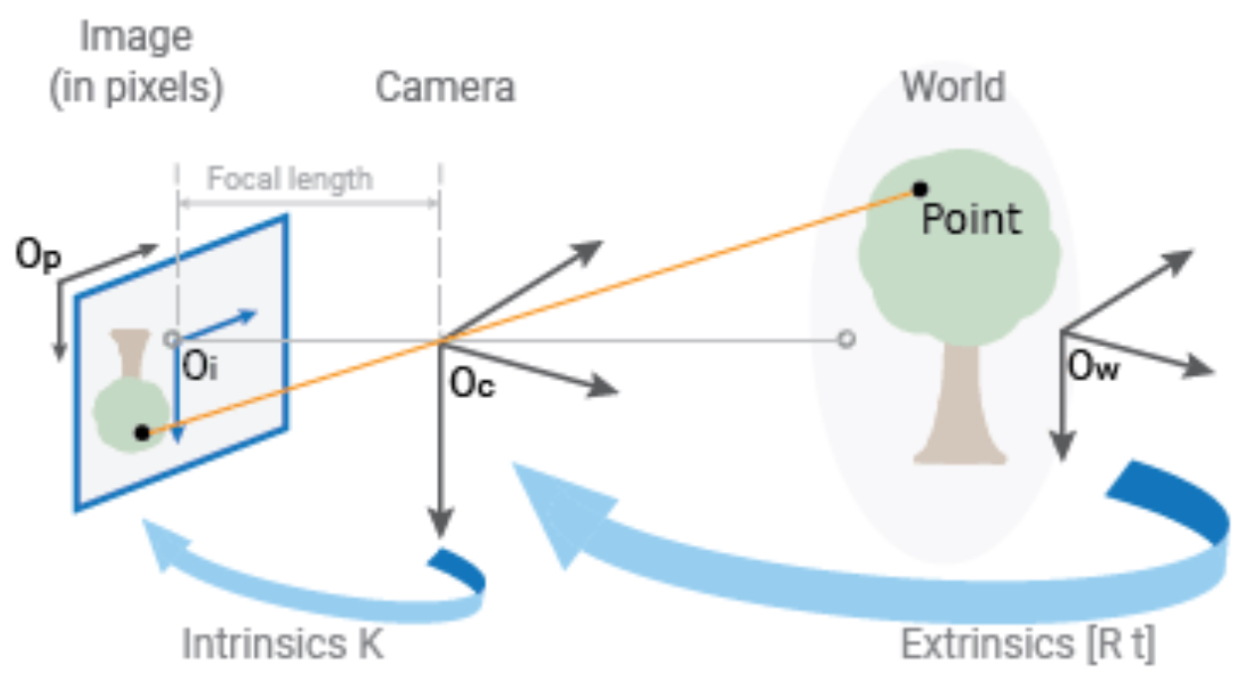

2. Parameters: Intrinsic and Extrinsic

Real world의 좌표계와  Camera의 좌표계, 그리고 이미지의 좌표계간의

관계를  Camera Model은  approximation 하며,

다음의 파라메터로 구성됨.

---

2-1. Intrinsic Parameters (Camera가 내재적으로 가지는 parameters)

• Principal Point, $\color{red}{\begin{bmatrix}u_o,v_o\end{bmatrix}^\top}$ : optical center
• Focal Length : $\color{red}{f_x,f_y}$ : unit aspect ratio $f_x=f_y$
  • $f_x = m_x f, f_y = m_y f$ : $m_x, m_y$ are pixel densities (pixels/mm)
• Skew Coefficient (최근의 digital camera에서 0임), $\color{red}{s}$ : no skew $s=0$
• camera intrinsic matrix $K$로 표현된다.

Extrinsic Parameters는

• World coordinate 를 Camear Coordinate로 바꾸고

Intrinsic Parameters는

• depth $z_c$가 1이 되도록 normalization 시킨 normalized image plane의 좌표 $\begin{bmatrix}x_n & y_n & 1\end{bmatrix}^\top$를
• 실제 image 상의 좌표 $\begin{bmatrix}u & v & 1\end{bmatrix}^\top$로 바꾸어주는 역할을 한다.

$$\begin{bmatrix}u \\ v \\ 1\end{bmatrix} = K \begin{bmatrix} x_n \\y_n \\1 \end{bmatrix} = \begin{bmatrix} f_x & s & u_o \\ 0 & f_y & v_o \\ 0 & 0 & 1 \end{bmatrix}\begin{bmatrix} x_n \\y_n \\1 \end{bmatrix}$$



오늘날 카메라는 대부분 unit aspect ratio라 $f_x = f_y=f$이고, skew 가 없다($s=0$).

때문에 다음의 관계가 성립함

$$ x_n = \frac{u-u_o}{f} = \frac{x_c}{z_c} \\ y_n = \frac{v-v_o}{f} = \frac{y_c}{z_c} $$



Camera Calibration에서 $K$는 normalized image plane의 $\begin{bmatrix} x_n & y_n & 1 \end{bmatrix}^\top$를 구하기 위해 $K^{-1}$로 사용된다.

즉, normalized image plane의 좌표는 camera calibration이 적용된 결과임.

---

2-2. Extrinsic Parameters (Real world에서 Camera의 pose에 의해 결정되는 parameters)

• Camera Position, $\color{blue}{\textbf{t}}$
• Camera Orientation, $\mathbf{R}$ : camera rotation matrix (Orthogonal Matrix임)

2022.11.17 - [.../Math] - [LA] Orthogonal matrix (직교행렬)

[LA] Orthogonal Matrix (직교행렬) and Orthonormal Vector

---

Projection from 3D world coordinates to 2D image coordinates

$$w\begin{bmatrix}u \\ v \\ 1 \end{bmatrix} = \color{red}{\mathbf{K}} \begin{bmatrix} \mathbf{R} & \color{blue}{\textbf{t}} \end{bmatrix} \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = \color{red}{\begin{bmatrix} f_x & s & u_o \\ 0 & f_y & v_o \\ 0 & 0 & 1 \end{bmatrix}} \begin{bmatrix} r_{11} & r_{12} & r_{13} & \color{blue}{t_x} \\ r_{21} & r_{22} & r_{23} & \color{blue}{t_y} \\ r_{31} & r_{32} & r_{33} & \color{blue}{t_z}\end{bmatrix} \begin{bmatrix} x \\ y \\ z\\ 1 \end{bmatrix} $$



World Coordinate를 Camera Coordinate로 변경해주는 것이 Extrinsic Parameters로 구성된 Extrinsic Matrix $\begin{bmatrix}R & t\end{bmatrix}$가 하는 역할.

---

3. DoF

위의 camera model의 parameter는 결국 11개임 (Degree of Freedom=11)

• $\color{red}{\mathbf{K}}$ : DoF=5
• $\mathbf{R}=\mathbf{R}_z\mathbf{R}_y\mathbf{R}_x=\begin{bmatrix} \cos \theta_z & - \sin\theta_z & 0 \\ \sin\theta_z & \cos \theta_z & 0 \\ 0 & 0 & 1 \end{bmatrix}\begin{bmatrix} \cos \theta_y & 0 & -\sin\theta_y \\ 0 & 1 & 0 \\ \sin\theta_y & 0 & \cos\theta_y \end{bmatrix}\begin{bmatrix} 1 & 0 & 0 \\ 0 & \cos \theta_x & -\sin \theta_x \\ 0 & \sin \theta_x & \cos \theta_x \end{bmatrix}=\begin{bmatrix} \mathbf{x-axis}_w^\top \\ \mathbf{y-axis}_w^\top \\ \mathbf{z-axis}_w^\top\end{bmatrix}$ : DoF=3
  • $\mathbf{x-axis}_w, \mathbf{y-axis}_w, \mathbf{z-axis}_w$은
    • camera coordinate system (=camera frame)의 각 축의 방향을 나타내는
    • unit vector $\hat{\mathbf{x}}_c, \hat{\mathbf{y}}_c, \hat{\mathbf{z}}_c$를
    • world coordinate system 으로 나타낸 것임.
  • 즉, "world frame"에서 카메라 좌표계의 각 축의 방향을 나타내는 unit vector임.
• $\color{blue}{\textbf{t}}$ : DoF=3

Camear Calibration 과정에서 위에서 언급한 Camera model의 parameters를 구해진다.

위에서 살펴봤듯이 DoF=11 이므로 Camera Calibration을 하기 위해선, 6개의 correspondances 가 최소로 필요함.

• 1개의 correspondance마다 2개의 식이 정의됨.

---
