Image Plane to Image Sensor Mapping

Image Plane에서의 coordinate $x_i, y_i$는

•  $\text{mm}$ 단위를 가지며
•  "결과 image"의 coordinate라고 생각할 수 있다.

하지만 계산의 용이성 때문에 $x_i, y_i$ 보다는

normalized image plane의 coordinate $x_n, y_n$ 이 많이 사용된다.

---

또한, 현재 카메라는

• pixel로 구성된 plane sensor를 사용하고,
• 결과 이미지들도 digital image로 pixel기반이기 때문에,

실제 우리가 image에서 사용하는 coordinate 는 거의 대부분

pixel 기반의 u-v coordinate (or pixel coordinate) 가 된다.

---

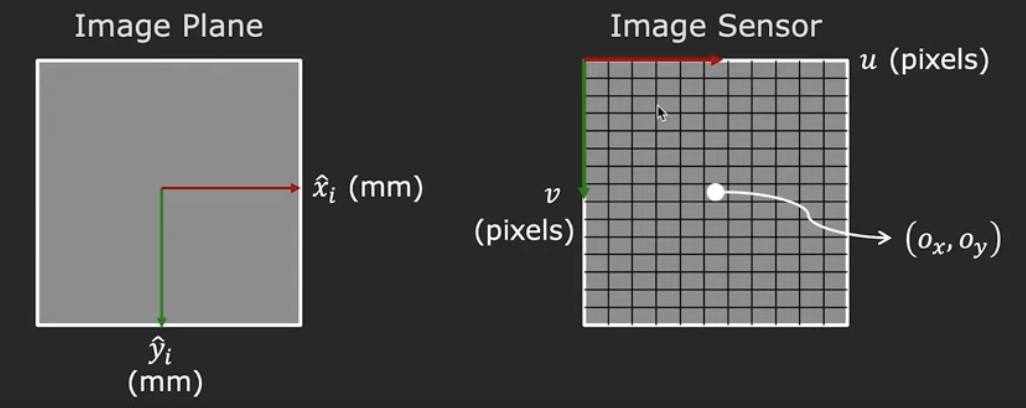

다음 그림은 image plane coordinate와 sensor coordinate 를 나타냄: 같은 plane을 대상으로 다르게 표현한 것!



위의 image plane으로부터 normalized image plane을 거친 sensor plane의 각 coordinate간의 관계는 다음과 같음.

$$ u = m_x x_i +u_o= m_x f x_n + u_o= m_x f \frac{x_c}{z_c} + u_o\\ v = m_y y_i + v_o= m_y f y_n +v_o = m_y f \frac{y_c}{z_c} +v_o \\ u_o = o_x = m_x f \hat{x}_i, v_o = o_y = m_y f \hat{y}_i$$

• $u, v$ : 카메라의 sensor 의 index라고도 볼 수 있는 sensor coordinate (or image sensor coordinate)
• $m_x, m_y$ : the pixel density (pixel/mm) in x and y direction, respectively.
  • camera sensor가 항상 square라는 보장이 없기 때문에 $m_x, m_y$를 따로 지정.
  • 오늘날 대부분의 경우 unit asepct ratio를 가져서 $m_x = m_y$임.
  • $f_x = m_x f, f_y = m_y f$로 간략하게 표기하는 경우가 많고,
    이들은 Camera의 intrinsic parameters에 속함.
• $\hat{x}_i, \hat{y}_i$ : image plane의 전체넓이와 높이의 1/2.
• $o_x, o_y, u_o, v_o$ : sensor coordinate에서의 센터
• $x_n, y_n$ : x and y coordinate on the normalized image plane.
• $x_c, y_c, z_c$ : the camera coordinates

analog film image를 digitization한 것과도 비슷하다고 볼 수 있음.



위의 관계에서 camear coordinate와 image coordinate와의 관계는 perspective projection 으로 설명됨

2024.07.06 - [Programming/DIP] - [CV] Perspective Projection (원근 투영법): Camera to Image

[CV] Perspective Projection (원근 투영법): Camera to Image

---

주의할 점은

optical axis가 통과하는 $o_x,o_y$를 image plane에서는 origin으로 사용하지만,

u-v coordinate에서는 left-top의 pixel을 origin으로 삼는다는 차이점이 있다.



optical axis가 통과하는 principal point $o_x, o_y$의 pixel coordinate인 $u_o, v_o$는 camera의 intrinsic parameters 중 하나이며, Camera Calibration을 통해 구해짐.



위의 식은 transition이 있어서 linear equaiton이 아니지만,

• homogeneous coordinate을 사용하여
• matrix equation (=linear equation)으로 바꾸고,
• Camera의 intrincis parameters를 matrix $K$로 다루게 됨.

$$ \begin{bmatrix}u \\ v \\ 1 \end{bmatrix} = \begin{bmatrix} f_x &0 & u_o \\ 0 & f_y  & v_o \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix}\frac{x_c}{z_c} \\ \frac{y_c}{z_c} \\ \frac{z_c}{z_c} \end{bmatrix} = K \begin{bmatrix} x_n \\ y _n \\ 1 \end{bmatrix}$$

---
