[LA] Gauss-Jordan Elimination (including Gauss Elimination) and LU Factorization

System of Linear Equations (연립방정식)의 Solution를 구하는 가장 표준적인 방법.
Gauss Elimination을 좀 더 보강한 방법
(컴퓨터 없이 연립일차방정식 계산할 경우 가장 일반적으로 사용됨)

• System의 Augmented Matrix에 Elementary Row Operations을 적용하여 Row Reduction(=행소거, 또는 Elimination으로 볼 수 있음)을 수행.
• Row reduction에 의해 Augmented Matrix는 Row Echelon Form (REF)이 됨. (← forward phase종료)
• 이 REF를 backward phase를 수행하여 Reduced Row Echelon Form(RREF)으로 변경하여 solution을 구함.

---

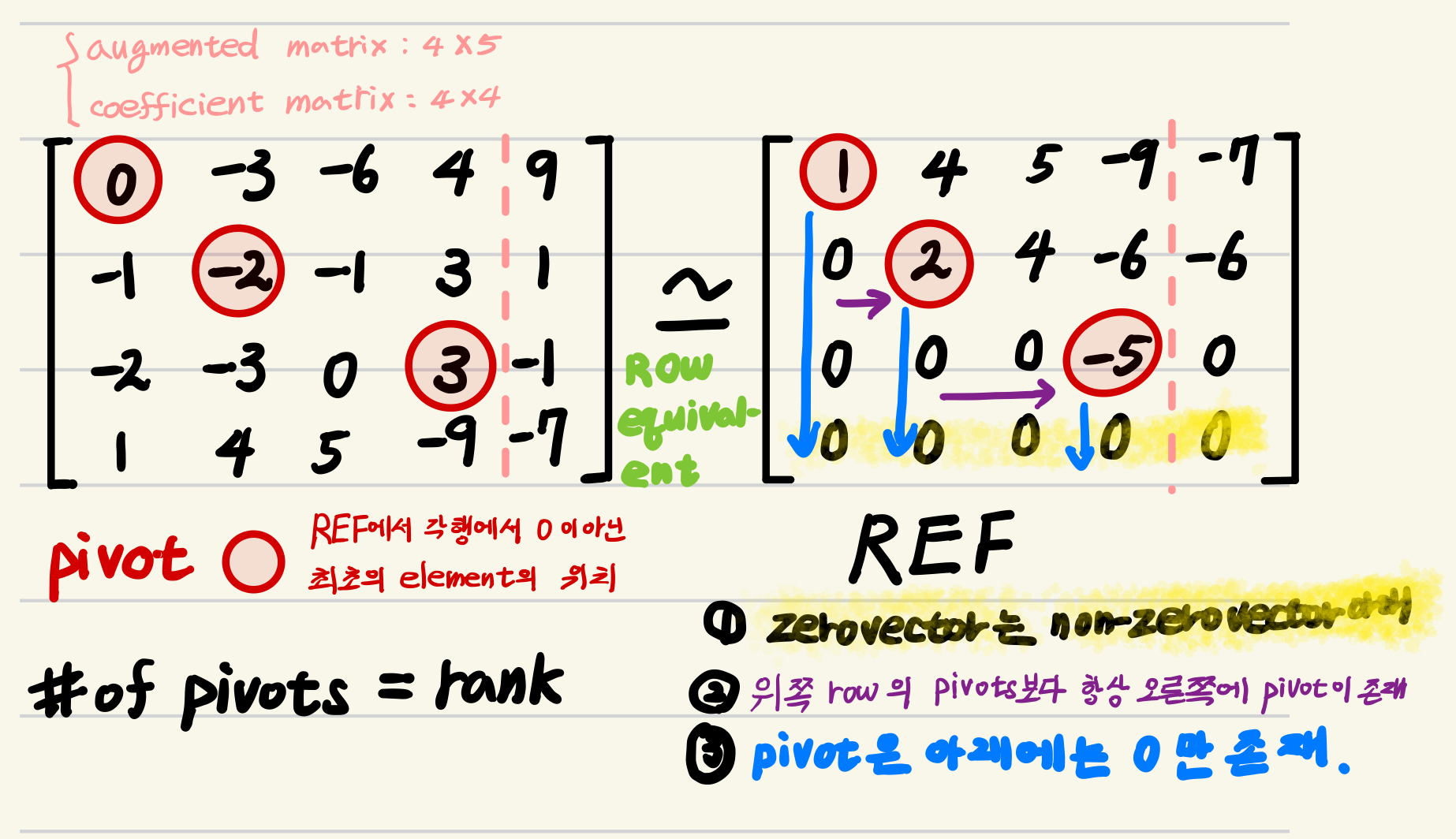

Row Echelon Form (행사다리꼴, REF)

REF는 다음을 만족하는 Matrix로 Augmented Matrix 와 Equivalent.



• 모든 0이 아닌 행은 0으로만 이루어진 행들보다 상단에 위치.
• 각 행의 첫 번째 0이 아닌 원소(pivot위치의 element, leadidng entry)는 그 아래  row의 해당 pivot column보다 왼쪽에 위치 (Upper Triangular Matrix).
• Pivot Column에서 Pivot 보다 아래에 있는 모든 elements는 0.

Pivot은
특정 element 자체를 가리키는 것이 아닌
행과 열의 위치에 해당함.



다음은 REF의 간단한 예임:



$$\begin{bmatrix}
\blacksquare & * & * & * \\
0 & \blacksquare & * & * \\
0 & 0 & 0 &0
\end{bmatrix}$$

• $\blacksquare$ is a leading entry. (pivot position)
• 1,2 column이 바로 pivot column임.
• $*$: asterisk는 임의의 수를 의미함(0 포함)

Augmented Matrix에 Elementary Row Operations을 가해서 만들어지며, Elementary Row Operations는 Matrix의 곱에 해당함.

Linear System의 Augmented Matrix에 대해 Row Equivalent인 여러 Row Echelon Form이 존재함: Not Unique

2024.02.17 - [.../Linear Algebra] - [LA] Row Operations and Row Equivalent

[LA] Row Operations and Row Equivalent



LU Factorization (or LU Decomposition)과 Gauss Elimination에서 사용됨:

• LU Factorization (with Permutation)에서 Permutation Matrix (Row Exchange)와 Lower Triangular Matrix (Row Reduction)이 Elementary Row Operation에 대응하고 Upper Triangulation Matrix가 REF에 대응.
  • $L$은 대부분 Row Reduction에 대응하는 Elementary Row Opertion Matrix의 곱에 대응.
  • LU Factorization의 $L$은 Diagonal이 0이 아니면 1이어야 함.
  • $R$도 엄밀한 Upper Triangulation Matrix (엄밀하게는 Square Matrix)는 아니고, 그와 비슷한 형태(Upper Triangular Form)이라고 봐야함: REF
• Gauss Elimination은 Elementary Row Operations를 각각 대응하는 행렬을 곱(왼쪽에 위치)하는 Linear Transform을 수행하여 Upper Triangular Matrix에 대응하는 REF로로 변환하는 과정을 대수적으로 표현한 것임.
• 결론적으로, LU Factorization은 Gauss Elimination의 또 다른 표현이며, 각각의 행렬이 Elementary Row Operation의 특정 유형에 해당한다고 볼 수 있음.

다음은 LU Factorization을 보여줌:

$$ \begin{aligned} A &= LU \\ A\mathbf{x} &= \mathbf{b} \\ LU\mathbf{x} &=\mathbf{b} \\ L\mathbf{y} &= \mathbf{b} &\quad \text{forward substition} \\ \mathbf{y} &= U \mathbf{x} &\quad \text{backward substittion}\end{aligned}$$

• $L$: 대각선 아래만 값이 있는 Lower Triangular Matrix(하삼각 행렬):
  • 주의할 점은 LU Factorization에서  Diagonal 원소는 1! (Row Reductions에 대응)
  • Unit Lower Triangular Matrix임.
• $U$: 대각선 위에만 값(반드시 1일 필요는 없음)이 있는 Upper Triangular Matrix(상삼각 행렬).
  • 실제로는 REF임.

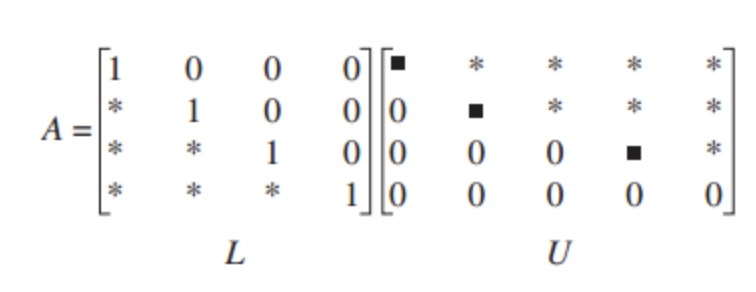

그림으로 살펴보면 다음과 같음:

Pivot 위치에 0이 있는 경우엔 Permutation Matrix로 row exchanging을 해주고 LU 분해를 해 줌:

$$PA = LU$$

https://deep-learning-study.tistory.com/311

[선형대수학] 2.5 LU 분해 - LU decomposition - Factorization, LU 분해 이점, LU 분해 알고리즘



---

Reduced Row Echelon Form (기약사다리꼴, RREF)

REF의 조건을 모두 만족하면서 추가 조건이 있음:

1. 모든 pivot(각 행의 첫 번째 0이 아닌 element, leading entry)은 1이어야 함.
2. 각 pivot은 해당 열에서 유일한 1로, 해당 열의 나머지 원소는 모두 0.

$$\begin{bmatrix}
1 & 0 & * & * \\
0 & 1 & * & * \\
0 & 0 & 0 &0
\end{bmatrix}$$

• REF에서 leading entry 가 1이 되도록 수정됨. (Pivot Position)
• RREF에서 pivot은 해당 column에서 유일하게 0이 아닌 수임.
• REF와 마찬가지로 1,2 column이 바로 Pivot Column임: 각 행에서 1이 최초로 등장하는 열이 Pivot Column임.

REF는 여러 개가 존재하나, RREF는 unique하게 결정됨.



REF가 Gauss Elimination 에 대응한다면, RREF는 Gauss-Jorda Elimination에 대응함.

---

Example

아래와 같은 augmented matrix가 있다고 하자. 여기에 Gauss-Jordan Elmination Method를 적용하라.

$$\begin{bmatrix}
0 & 2 & 1 \\
1 & 1 & 2 \\
2 & 1 & 1
\end{bmatrix} \begin{bmatrix} x_1 \\ x_2 \\ x_3 \end{bmatrix} = \begin{bmatrix} 4 \\ 6 \\ 7 \end{bmatrix}
\rightarrow
\begin{bmatrix}
0 & 2 & 1 & 4 \\
1 & 1 & 2 & 6 \\
2 & 1 & 1 &7
\end{bmatrix}$$

Solution

1. interchange 수행 ($\text{row}_1$과 $\text{row}_3$를 교체)

$$\begin{bmatrix}
2 & 1 & 1 &7 \\
1 & 1 & 2 & 6 \\
0 & 2 & 1 & 4
\end{bmatrix}$$

2. replacement 수행 ($\text{row}_2= \text{row}_2-\frac{1}{2}\text{row}_1$)

$$\begin{bmatrix}
2 & 1 & 1 &7 \\
0 & 1/2 & 3/2 & 5/2 \\
0 & 2 & 1 & 4
\end{bmatrix}$$

3. 편의를 위해 scaling 수행 ($\text{row}_2= 2\text{row}_2$)

$$\begin{bmatrix}
2 & 1 & 1 &7 \\
0 & 1 & 3 & 5 \\
0 & 2 & 1 & 4
\end{bmatrix}$$

4. replacement 수행 ($\text{row}_3= \text{row}_3 -2\text{row}_2$)

$$\begin{bmatrix}
2 & 1 & 1 &7 \\
0 & 1 & 3 & 5 \\
0 & 0 & -5 & -6
\end{bmatrix}$$

5. backworad pahse 시작 : replacement 수행 ($\text{row}_2= \text{row}_2 +\frac{3}{5}\text{row}_3$)

$$\begin{bmatrix}
2 & 1 & 1 &7 \\
0 & 1 & 0 & 7/5 \\
0 & 0 & -5 & -6
\end{bmatrix}$$

6. replacement 수행 ($\text{row}_1= \text{row}_1 +\frac{1}{5}\text{row}_3$)

$$\begin{bmatrix}
2 & 1 & 0 & 29/5 \\
0 & 1 & 0 & 7/5 \\
0 & 0 & -5 & -6
\end{bmatrix}$$

7. replacement 수행 ($\text{row}_1= \text{row}_1 -\text{row}_2$)

$$\begin{bmatrix}
2 & 0 & 0 & 22/5 \\
0 & 1 & 0 & 7/5 \\
0 & 0 & -5 & -6
\end{bmatrix}$$

8. scaling 수행 ($\text{row}_1= \frac{1}{2}\text{row}_1$)

$$\begin{bmatrix}
1 & 0 & 0 & 11/5 \\
0 & 1 & 0 & 7/5 \\
0 & 0 & -5 & -6
\end{bmatrix}$$

9. scaling 수행 ($\text{row}_3= \frac{-1}{5}\text{row}_3$)

$$\begin{bmatrix}
1 & 0 & 0 & 11/5 \\
0 & 1 & 0 & 7/5 \\
0 & 0 & 1 & 6/5
\end{bmatrix}$$

위에서 구한 matrix는 RREF이며, 쉽게 solution을 구할 수 있음.
$$
x_1 = 11/5, x_2=7/5, x_3=6/5 \blacksquare
$$

---

Gauss-Jordan Elimination Method의 사용처

1. Solution 구하기.
2. inverse matrix구하기.
   Gauss-Jordan Elimination Method를 통해 solution 구할 수 있다는 애기는 coefficient matrix의 inverse를 구하는데에도 사용가능하다는 것을 의미한다.
3. rank계산 및 linear indepedent한 row vector 구하기
   all-zero row의 경우 linearly dependent하므로 coefficient matrix의 rank 를 계산하는데 이용가능함.

---

추가로,

• REF를 구한 이후, Back substituion (후진 대입법)을 통해 해를 구하는 것이 Gauss Elimination Method (위의 예제에서 step4까지)이고,
• RREF까지 구하여 해를 구할 경우 Gauss-Jordan Elimination Method라고 함.
• REF는 element row operation들을 어떤 순서로 적용하느냐에 따라 다르므로 유일하게 결정되지 않으나, RREF는 유일(unique)하다. 때문에 library들에서 RREF는 함수로 제공되지만, REF는 아니다.
• 굳이 REF를 얻고 싶다면, LU decomposition 등으로 구할 수는 있음 (REF는 unique하진 않음을 명심.).

2022.09.02 - [Linear Algebra] - [LA] sympy로 Reduced Row Echelon Matrix 구하기.

[LA] sympy로 Reduced Row Echelon Matrix 구하기.



참고로, Gauss Elimination은 B.C. 250년 당시 중국에서 사용되었고, 서구권에서는 19세기의 Gauss에 의해 사용되기 시작했다고 한다.

---
