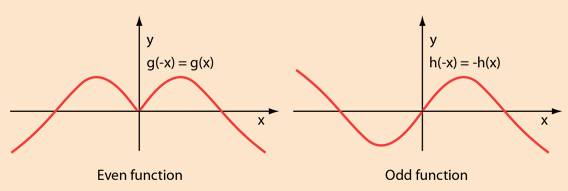

Symmetry에는 다음의 두가지가 존재.
Even Symmetry (우대칭)
x(t)=x(−t)
대표적인 예로 cos
함수를 들 수 있음.
Odd Symmetry (기대칭)
x(t)=−x(−t)
대표적인 예로 sin
함수를 들 수 있음.
모든 function은 even symmetric component와 odd symmetric component의 합으로 표현 가능.
다음과 같이 임의의 function x(t)는 even symmetric component xe(t)와 odd symmetric component xo(t)의 합으로 표현가능함.
x(t)=x(t)+x(−t)2+x(t)−x(−t)2=xe(t)+xo(t)
xe(t)가 even symmetry를 만족하는 것은 다음을 통해 확인할 수 있음.
xe(t)=x(t)+x(−t)2xe(−t)=x(−t)+x(t)2xe(t)=xe(−t)
xo(t)가 odd symmetry를 만족하는 것은 다음을 통해 확인할 수 있음.
xo(t)=x(t)−x(−t)2xo(−t)=x(−t)−x(t)2xo(t)=−xo(−t)
even symmetric component와 odd symmetric component 를 얻는 방법은 위의 식에서 보이듯이
- Signal의 시간축을 뒤집는 reflection으로 reflected signal x(−t)를 얻고,
- 이를 더하거나(even) : even symmetric component
- 빼면(odd) 됨. : odd symmetric component
참고 Reflection 연산:
