[SS] RL Circuit : differential equation 으로 풀기.

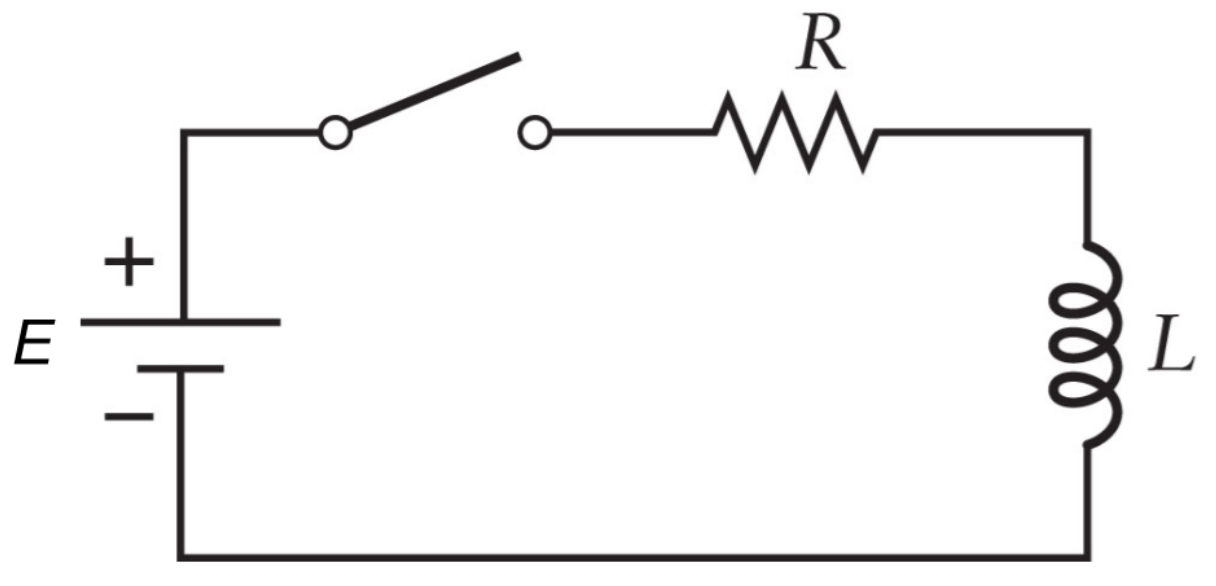

다음의 RL회로를 미분방정식으로 풀기

$t=0$에서 스위치가 닫힘.

위의 회로에서 입출력 및 초기조건은 다음과 같음.

• input : $E$ (voltage)
• output : $i(t)$ (current)
• initial condition : $i(t=0)=i_0=0$ (inductor L의 $t=0$에서의 전류.)

---

1. Differential Equation

KVL에 의하여 다음이 성립

$$\begin{aligned} L\frac{di(t)}{dt}+Ri(t) &= E \\ \frac{di(t)}{dt}+\frac{R}{L}i(t) &= \frac{E}{L} \end{aligned}$$

---

2. Homogeneous solution

$$\begin{aligned} \frac{di_h(t)}{dt}+\frac{R}{L}i_h(t) &= 0 \\ \frac{di_h(t)}{dt} &= -\frac{R}{L}i_h(t) \\ \frac{1}{i_h(t)}di_h(t) &= -\frac{R}{L}dt \\ \displaystyle{\int_{A}^{i_h(t)} \frac{1}{i_h(\tau)}di(\tau)} &= \displaystyle{-\frac{R}{L} \int_0^{t} d\tau} \\ \left[ \ln i_h(\tau) \right]_{A}^{i_h(t)} &= \left[ -\frac{R}{L} \tau \right]_0^t \\ \ln i_h(t) - \ln A &= -\frac{R}{L} t \\ \ln \frac{i_h(t)}{A} &= -\frac{R}{L} t \\ \frac{i_h(t)}{A} &= e^{-\frac{R}{L} t} \\ i_h(t) &= A e^{-\frac{R}{L} t} \\ \end{aligned}$$

위와 같이 푸는 방법을 separtion of variable 이라고 부름!

특성방정식으로 풀면 다음과 같음.

$$\begin{aligned} \frac{di_h(t)}{dt}+\frac{R}{L}i_h(t) &= 0 \\ Di_h(t)+\frac{R}{L}i_h(t) &= 0 \\ (D+\frac{R}{L})i_h(t) &= 0 \\ \lambda &= -\frac{R}{L} \\ i_h(t) &= A e^{-\frac{R}{L} t} \end{aligned}$$

---

3. Particular solution

$$\frac{di(t)}{dt}+\frac{R}{L}i(t)= \frac{E}{L}$$

$\frac{E}{R}$은 상수이므로, particular solution $i_p(t)$도 상수의 형태를 가짐 (particular solution은 입력함수에 의해 그 형태가 결정됨을 기억할 것). 즉, 다음과 같은 식으로 표현 가능.

$$i_p(t)=n$$

이를 미분방정식에 대입하여 풀면, 다음과 같음.

$$\begin{aligned} \frac{di(t)}{dt}+\frac{R}{L}i(t) &= \frac{E}{L} \\ \frac{dn}{dt}+\frac{R}{L}n &= \frac{E}{L} \\ 0+\frac{R}{L}n &= \frac{E}{L} \\ n &= \frac{E}{R} \\ \therefore i_p(t) &= \frac{E}{R} \end{aligned}$$

---

4. Complete solution

complete soluton $i(t)$는 다음과 같이 homogeneous solution과 particular solution의 합임.

$$\begin{aligned} i(t) &= i_h(t) + i_p(t) \\ &=A e^{-\frac{R}{L} t} + \frac{E}{R} \end{aligned}$$

위의 solution의 식에서 우리가 모르는 상수는 $A$임. ($R$,$L$,$E$는 회로에서 주어진 상수)

$A$를 구하기 위해, 초기조건을 이용한다.

$$\begin{aligned} i_0=i(0)&=A e^{-\frac{R}{L} 0} + \frac{E}{R}=0 \\ \therefore A&=-\frac{E}{R} \end{aligned}$$

즉, 출력 $i(t)$는 다음과 같음.

$$\begin{aligned} i(t) &=-\frac{E}{R} e^{-\frac{R}{L} t} + \frac{E}{R} \\ &=\frac{E}{R} (1-e^{-\frac{R}{L} t}) \end{aligned}$$

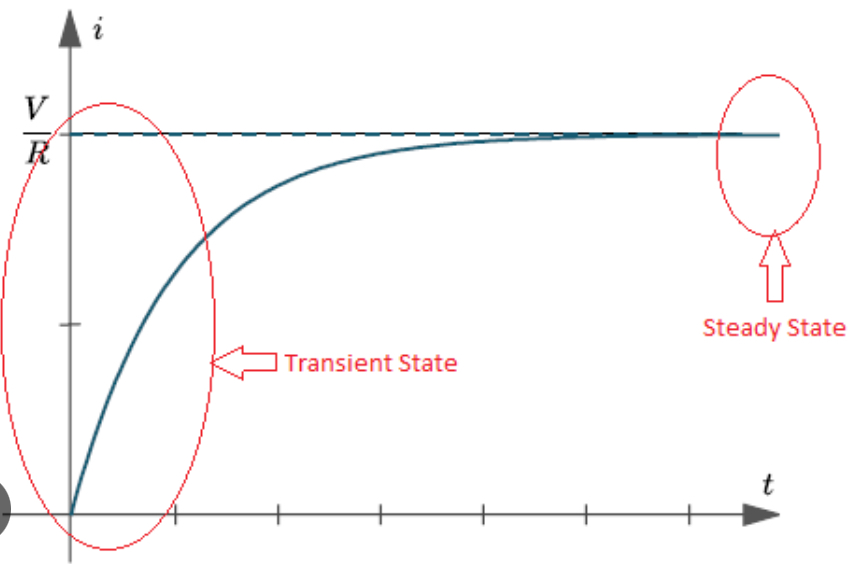

아래 그림은 $V=E$ 인 경우임.
