[CV] Motion Field vs. Optical Flow

Motion Field

Motion field는 시간에 따른 Object의 실제 이동을 나타내는 vector field임.

• Motion field는 3D 공간의 실제 움직임이 카메라 이미지 평면에 투영된 결과
  • Motion Field는 image plane에 3D 동작(motion)을 투영한 결과임.
• Motion field는 이미지 상의 모든 점의 위치 변화율, 즉 시간에 따른 이미지 좌표의 변화로 정의됨.
  • 이는 각 이미지 점의 속도 벡터로 해석될 수 있음.
  • 이는 scene(장면) 내 모든 point들의 실제 물리적인 속도와 방향을 vector로 나타냄.
  • 이미지 상의 모든 점에서의 벡터들의 모임이니, vector를 item으로 가지는 matrix.

따라서 motion field는 실제 물리적 공간에서의 물체의 움직임을 반영하며 각 지점에서의 veclocity vector (속도 벡터)로 구성됨.
이는 카메라의 움직임, 물체의 움직임, 또는 둘 다를 포함할 수 있음.

---

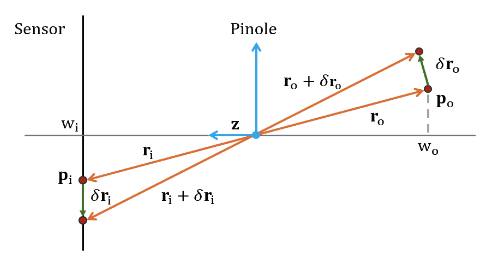

위 그림에서 $\mathbf{p}_o$가 $dt$ 시간 동안 $\delta \mathbf{r}_o$로 3D scene에서 이동한 경우를 보여주며

3D scene의 $\mathbf{p}_o$에서의 실제 velocity $\mathbf{v}_o$는 다음과 같이 정의된다.

$$\mathbf{v}_o = \dfrac{d\mathbf{r}_o}{dt}$$

image plane 상의 point $\mathbf{p}_i$에서 velocity $\mathbf{v}_i$는 다음과 같다.

$$\mathbf{v}_i = \dfrac{d\mathbf{r}_i}{dt}$$

위의 projection에서 다음이 성립.

$$\mathbf{r}_i = f\frac{\mathbf{r}_o}{\mathbf{r}_o \cdot \mathbf{z}}$$

where

• $f$ : the focal length
• $\mathbf{z}$ : a unit vector collinear to the optical axis.

$\textbf{p}_\text{o}$ 가 image plane에서 $\mathbf{p}_\text{i}$이므로,
pinhole에서 $\text{w}_\text{i}$와 거리는 $f$이며,

$\textbf{p}_\text{i}=(f/z_o)\textbf{p}_\text{o}=(f/ (\mathbf{p}_o \cdot \mathbf{z})) \textbf{p}_\text{o}$
가 성립함.
$z_o$는 pinhole과 $\text{w}_\text{o}$간의 거리임.

https://dsaint31.tistory.com/761

[CV] Perspective Projection (원근 투영법): Camera to Image

---

The Quotient rule of defferentiation을 적용하면 다음이 성립함.
$$ \begin{aligned}\mathbf{v}_i = \dfrac{d\mathbf{r}_i}{dt} &= f \dfrac{ \frac{d\mathbf{r}_o}{dt}(\mathbf{r}_o \cdot \mathbf{z}) - \mathbf{r}_o \frac{d (\mathbf{r}_o \cdot \mathbf{z})}{dt}}{(\mathbf{r}_o \cdot \mathbf{z})^2} \\ &= f \dfrac{ \mathbf{v}_o (\mathbf{r}_o \cdot \mathbf{z}) - \mathbf{r}_o(\mathbf{v}_o \cdot \mathbf{z})}{(\mathbf{r}_o \cdot \mathbf{z})^2}\end{aligned}$$

2024.02.28 - [.../Math] - [Math] The Key Rules of Differentiation

[Math] The Key Rules of Differentiation

---

여기에 the vector triple product identity를 적용하면 다음과 같이 cross product의 형태로 바꿀 수도 있음.
$$\mathbf{v}_i = f \dfrac{(\mathbf{r}_o \times \mathbf{v}_o) \times \mathbf{z}}{(\mathbf{r}_o\cdot \mathbf{z})^2}$$

https://en.wikipedia.org/wiki/Triple_product

Triple product - Wikipedia

---

여기서 $\mathbf{v}_i$가 Motion Field에서 해당하는 point $\mathbf{p}_i$가 가지는 vector이며,
$\mathbf{p}_o$의 velocity와 position에 영향을 받는다는 것을 위의 식으로 알 수 있다.

하지만, Motion Field는 직접 측정할 수 없고, 특정 조건 하에서 Optical Flow 등을 통해 추정되어짐.

---

Optical Flow

Optical flow는 연속적인 이미지 프레임 간의 "Brightness(밝기) 패턴 변화" (= intensity의 변화)를 분석하여 계산한 vector field임.

• 이는 각 이미지 픽셀이 어떻게 움직이는지(즉, 다음 프레임에서 어디로 이동하는지)를 추정하는데 이용됨.
• Optical flow는 픽셀 단위의 움직임을 추정하는 것임.

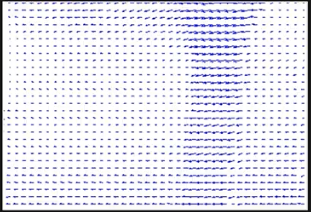

다음과 같이 이미지 프레임간에 계산된 Optical Flow는 다음과 같음.



---

주의할 점은,

Optical Flow는 카메라의 움직임이나 장면 내 물체의 움직임을 반영할 수 있으나, motion field와 동일하지 않음
(아주 제한된 조건에선 일치할 수 있으나 동일하지 않는 경우가 더 일반적임).

때문에
image 상에서 겉으로 드러나는 intensity pattern의 motion
(the apparent motion of itensity patterns)라고도 불림.

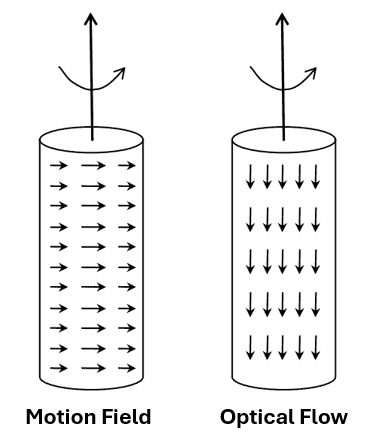

다음 그림은 barber-pole illusion으로 Motion field와 Optical flow가 다를 수 있음을 보여줌.

• barber-pole이 수직축을 따라 회전하는것이 실제 움직임이지만, (Motion Field)
• image에서의 intensity pattern의 변화는 수직방향으로 이동함. (Optical Flow)

---

다른 예로는 Donguri Wave Illusion임.

위의 도토리(Donguri)는 움직이지 않으나, 파도처럼 움직이는 것처럼 보임. http://www.bigshotcamera.com/fun/illusions/dongurakokko



---

관계

1. 정의의 차이:
   • Motion field는 실제 물체의 물리적 이동을 의미하는 반면,
   • optical flow는 연속된 이미지 프레임에서 관찰된 밝기 패턴의 변화를 기반으로 한 움직임의 추정치(?)에 불과함.
2. 직접적인 대응:
   • 이상적으로, motion field와 optical flow는 일치할 수 있음.
   • 하지만 실제로는 여러 요인으로 인해 차이가 발생할 수 있음.
3. 불일치의 원인: Optical flow는 여러 가지 이유로 motion field와 다를 수 있음.
   • 텍스처의 부족: 장면의 일부가 균일한 색상이나 텍스처를 가지면 optical flow를 정확히 계산하기 어려움.
   • 밝기 변화: 광원의 변화로 인해 밝기가 변할 경우, 이는 실제 물체의 이동이 아님에도 불구하고 optical flow에 영향을 줄 수 있음.
   • 속도 제한: 카메라 프레임 간격이 충분히 작지 않으면 빠르게 움직이는 물체의 이동을 정확히 추정하기 어려움.
4. 응용 분야:
   • Optical flow는 컴퓨터 비전, 영상 안정화, 객체 추적 등의 분야에서 많이 사용됨.
   • 반면 motion field는 로보틱스, 자율 주행, 운동 분석 등에서 중요하게 다뤄짐.

---
