[CE] From Transistor To Gate

From Transistor To Gate

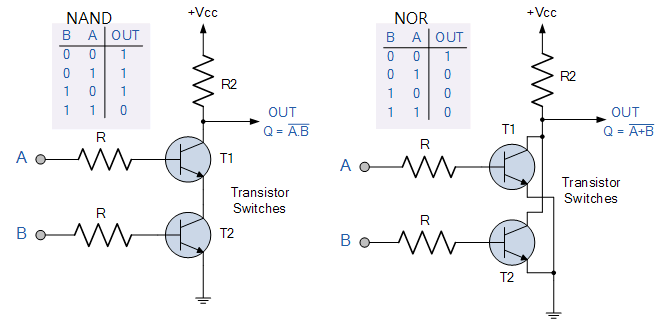

BJT (Bi-Junction Transistor) 를 이용한 가장 간단한 형태의 NAND와 NOR 구현은 다음과 같음.

이처럼 기본적인 Switch (or Amplifier)인 Transistor로 Logic Operation을 수행하는 Gate를 구현할 수 있다.

---

TTL

TTL이란 용어는 Transistor-Transistor Logic의 약자이며,

• Transistor들을 조합한 Combinatorial Circuit 으로
• Diode와 Transistor를 조합한 Diode-Transistor Logic(DTL)에서
• Diode를 Transistor로 대체한 회로를 의미함.
• 이는 IC로 쉽게 구성할 수 있고 저전력 고속동작을 보장함.

2024.06.02 - [Computer/CE] - [CE] TTL : Transistor-Transistor Logic

[CE] TTL : Transistor-Transistor Logic

---

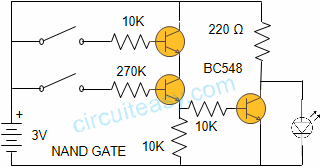

앞서의 회로는 매우 단순화한 것이며, 실제로 동작할 수 있는 예제 회로는 다음을 참고.

ref. : https://www.circuiteasy.com/nand-gate

---

같이 보면 좋은 URLs

다음 URL을 참고할 것.

https://www.circuiteasy.com/nand-gate

Nand Gate | Electronics Project

https://anarchivetorecall.tistory.com/entry/Transistor-Level%EC%9D%98-%ED%9A%8C%EB%A1%9C-%EC%84%A4%EA%B3%84-2-Combinational-Logic-Circuit-w-Boolean-Algebra

Transistor Level의 회로 설계 : (2) Combinational Logic Circuit w/ Boolean Expression

https://blog.naver.com/ann_arbor/221417370691

트랜지스터를 사용한 로직 회로 (Gate IC)
