[CE] Pipelining (파이프라인 기법)

Pipelining (파이프라인 기법)

컴퓨터 과학에서 프로세서의 성능을 향상시키기 위해

Instructions를 분할된 단계로 나누고,
여러 Instructions의 각 단계를 동시에 수행하는 기법.



Pipelining을 통해 여러 명령어를 동시에 처리할 수 있어 전체 처리 속도가 증가됨:
Super Scalar 는 기본으로 Pipelining을 가정한 구조임.

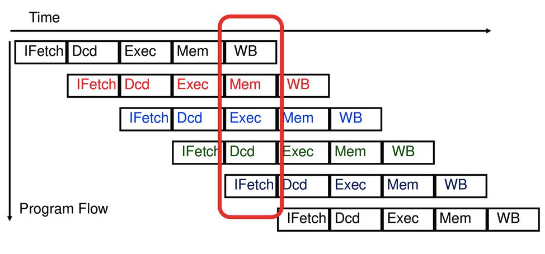

Pipelining에서는 위 그림의 붉은색 박스가 동시에 처리된다.





---

기본개념

파이프라이닝의 기본 개념은 다음과 같음:

1. 분할 단계:
   • 프로세서의 작업을 여러 단계로 나눕니다.
   • 일반적인 단계는 명령어 인출(Fetch), 명령어 디코딩(Decode), 명령어 실행(Execute), 메모리 접근(Memory Access), 결과 쓰기(Write Back)임.
     • 4단계로도 처리되는 이 경우 Memory access가 빠짐.
2. 동시 처리:
   • 각 파이프라인 단계는 독립적으로 동작하여,
   • 한 명령어가 한 단계를 완료하면 다음 단계로 넘어가고,
   • 그 뒤를 이어 다른 명령어가 그 단계를 실행함.
   • 예를 들어, 첫 번째 명령어가 decoding 단계를 실행할 때 두 번째 명령어는 fetch 단계를 수행할 수 있음 (위 그림의 붉은색 박스 참조).
3. 속도 향상:
   • 이러한 병렬 처리를 통해
   • 프로세서가 매 사이클마다 새로운 명령어를 처리할 수 있어
   • 전체 처리 속도가 증가함.
   • 이상적인 경우, 파이프라인의 각 단계가 동시에 완벽하게 수행된다면, 파이프라인의 깊이에 비례하여 성능이 향상됨.

비유적으로 설명하자면, 파이프라이닝은 공장에서 조립 라인을 통해 제품을 생산하는 방식과 유사함.

각 작업자가 특정 작업 단계에 집중하여 일을 빠르게 처리함으로써 전체 조립 라인의 생산성을 높이는 것과 같은 원리임.

---

Example

파이프라이닝의 효과는 다음과 같은 예로 볼 수 있습니다:

• 단일 명령어가 5단계로 나눠져 있다면,
• 첫 번째 명령어가 5단계를 모두 완료하는데 5 사이클이 걸리지만,
• 이후 매 사이클마다 새로운 명령어가 완료되어, 이상적으로는 매 사이클마다 한 명령어가 처리.

1 Instructions Per Cycle 가 성립:

• 0.2 IPC 가 1 IPC로 향상.
• Super Scalar는 여러 pipeline을 수행하여 1 IPC 를 초과하는 성능 달성함

---

고려해야할 점

파이프라이닝은 CPU의 성능 향상을 위한 중요한 기법이지만,

동시에

• 명령어 간의 의존성,
• 분기 명령어 처리,
• 파이프라인 단계의 불균형 등의 문제를 해결해야 함.

---

RICS vs. CISC

주로 RISC CPU에서 쉽게 적용되는 것으로 알려져 있고, CISC CPU에서는 적용이 상대적으로 어렵고 효율이 떨어지는 것으로 알려짐.
