System이란

하나의 신호를 다른 신호로 매핑(mapping) 또는 변형(transform)하는 규칙
- function of functions, transformation of functions
일련의 신호(입력)를 특정한 목적에 맞도록 조작하고 처리(교환, 변환, 가공, 추출, 전송)해 다른 일련의 신호(출력)를 만드는 실체(장치)

System Description에 필요한 요소들

input
output (or response)
동작규칙

위의 3가지 요소에 의해 명확하게 기술됨.
주로 수학적 표현 (equation, 방정식)이 사용됨.

System modeling도 System description과 유사
(modeling의 결과물이 system description으로 나오는 경우가 대다수)

System 구성 방법

물리적 요소 (HW) and/or 알고리즘 (SW)로 구성됨.

System 표기 : 그림 또는 방정식

그림으로 표현하기

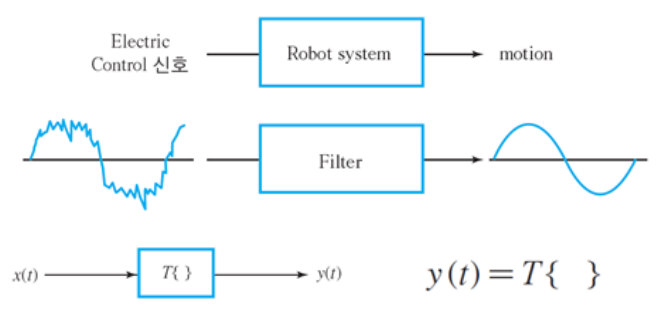

black box 와 이에 연결된 입/출력을 표시하는 일련의 단자로 구성
사각 블록에 명칭 or 입출력 관계 수식이나 그래프 등을 표시

수식으로 표현하기

시스템의 동작 특성을 표현하는 수식으로 구성 ( idealize a system )
입/출력 표현 ( I/O representation, external description )
- 시스템의 내부적 동작 특성은 상관하지 않고 입출력의 관계만 수식 표현
- Time domain(시간영역) : 미분방정식, 차분방정식, 컨벌루션(convolution)
- Freq. domain(주파수 영역) : 주파수 응답, 전달 함수 ( FT, LT, z-T )
상태 공간 표현 ( state space representation, internal description )
- 입출력 관계뿐 아니라 시스템의 내부적 동작 특성도 표현(상태 변수)
- 이 경우도 역시 미분방정식, 차분방정식형태 로 표현됨

참고 : modeling이란?

abstraction (OOP에서의)과 유사.
단순화와 정확도 사이의 trade-off존재.
수학적 모델링 은 매우 중요하나 대부분의 ss에서는 analysis에서부터 출발함.
