[CE] Binary Encoder and Decoder

Binary Encoder and Decoder

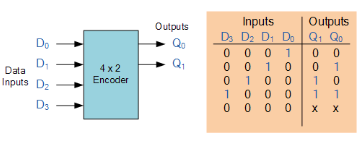

1. Binary (or Priority) Encoder

Priority Encoders take all of their data inputs one at a time and converts them into an equivalent binary code at its output.

---

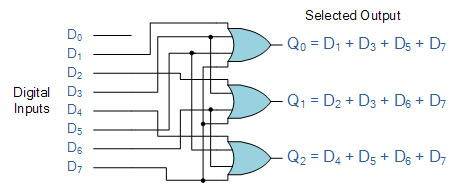

1-1. Combinational logic circuit (4:2 encoder)

OR gate를 이용한 간단한 예를 보여준다.

---

2. (Binary) Decoder **

Binary Decoder is another combinational logic circuit constructed from individual logic gates and is the exact opposite to that of an Encoder.

• 인코딩된 number(수)를 개별 bit의 집합으로 변환해줌.
• 주로 display제어에 응용됨(숫자 표시 display pannel).

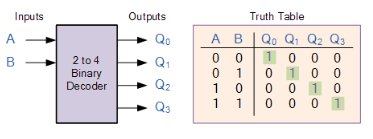

위 그림에서

• A와 B는 2진수로 encoding된 2bit number이고,
• 이를 binary decoder가 decoding한 결과가 Q0에서 Q3의 4개의 출력으로 나옴.

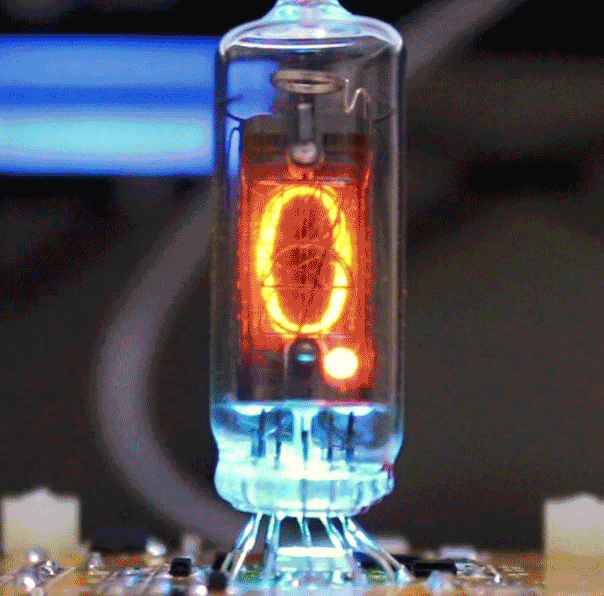

Nixie Tube (An application of decoder)

---

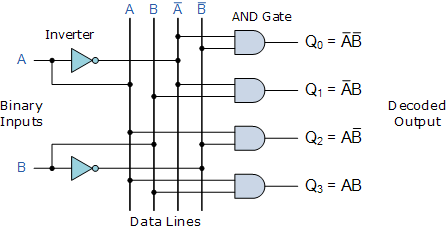

2-1. Combinational logic circuit (2:4 decoder)

• AB 는 A and B 를 의미하는 논리곱임.

---

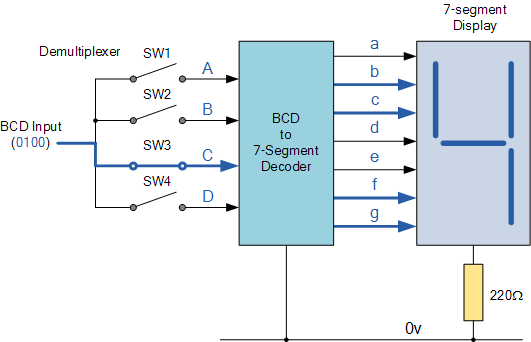

2-2. 참고 : Display Decoder

• 위의 예에서 DCBA 가 각각 2진수의 자리수임.
• 0100 이 2진수로 4에 해당하며, C만 1이 되는 예를 위의 그림이 보여줌.

---

References

https://www.electronics-tutorials.ws/combination/comb_5.html

Binary Decoder used to Decode a Binary Codes

https://www.electronics-tutorials.ws/combination/comb_6.html

Display Decoder - BCD to 7 Segment Display Decoder
