Demultiplexer and Multiplexer (Demux and Mux)

1. Demultiplexer

The demultiplexer is a combinational logic circuit designed to
switch one common input line
to one of several seperate output line.

• demux라고 줄여서 부름.
• 1개의 입력을 여러 출력 중 하나로 연결!
• Decoder에 다음과 같이 몇가지 gate를 추가하여 만들 수 있음.

그림1) 2:4 decoder(왼쪽 하단 박스)를 사용하여 구현된 DEMUX



Decoder 참고 자료.

2022.12.08 - [Computer/CE] - [CE] Binary Encoder and Decoder

[CE] Binary Encoder and Decoder

---

1-1. combinational logic circuit : $1\times 4$ DEMUX

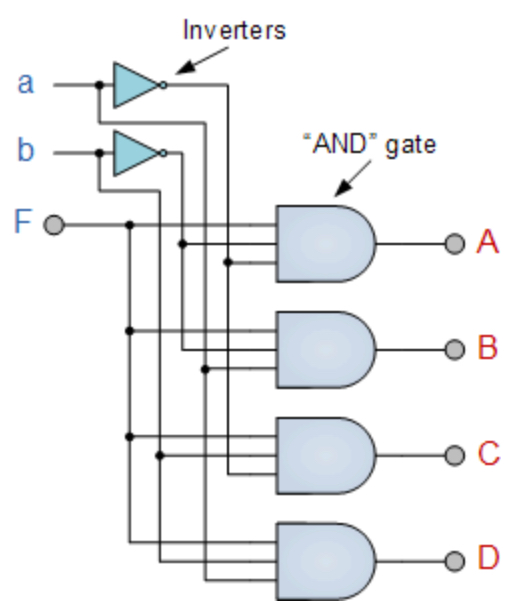

그림2)

• $2\times 4$ Decoder 와 AND를 이용한 $1 \times 4$ Demux
• 위의 그림에서 `F`가 앞서 decoder를 이용한 예에서 `D`에 해당하고, `a`와 `b`는 $S_0$, $S_1$에 해당

input `F`를 `a`,`b`의 입력에 따라, 어느 출력으로 전달할지가 결정이 된다.

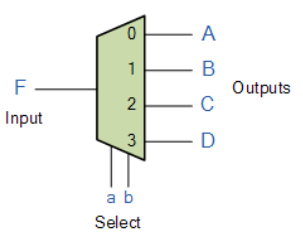

Schemetic diagram은 다음과 같음. **

그림3) https://www.electronics-tutorials.ws/combination/comb_2.html

---

2. Multiplexer

The multiplexer is a combinational logic circuit designed to
switch one of several input lines
to a single common output line.

• 다른 이름으로 selector라고도 불림.
• 여러 입력 중 하나를 출력으로 연결.
• 줄여서 mux라고도 부름.

---

2-1. combinational logic circuit : $4\times 1$ MUX

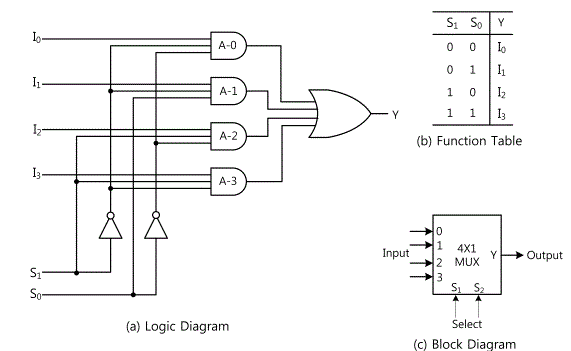

S1과 S2의 값에 의해, 출력이 어떤 입력값과 연결될지가 결정됨.

그림4) ref: http://www.chungpaemt.co.kr/ebook/AReS_EO_HTML/HTMLContents/part15/experiment15_3.html

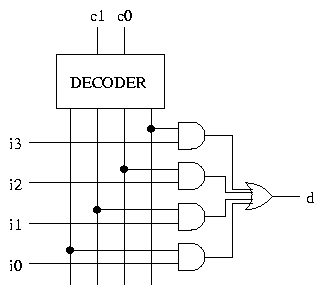

decoder로 보다 간략히 나타낼 수 있음. (S1이 c1으로, S0가 c0로 변경되어 표기되었을 뿐임)

• demux에 AND gate들을 추가하여 구현한 것으로도 볼 수 있음.

그림 5)

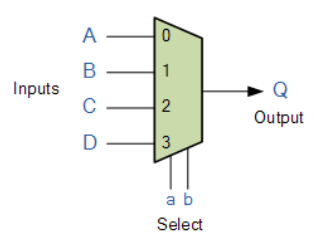

Schemetic diagram은 다음과 같음. ***

그림6)https://www.electronics-tutorials.ws/combination/comb_2.html



---
