Scintillator (섬광체)

scintillator는 방사선이 물질과 상호작용할 때 에너지를 흡수하고 빛(섬광, 주로 visible phothons)을 방출하는 물질을 가리킴.

• 방출된 빛은 광센서(photo sensor)에 의해 전기 신호로 변환되어 방사선 검출에 사용
• 전자가 여기(excited) 된 이후, 기저상태로 복귀 시 가시광선 또는 근자외선 방출

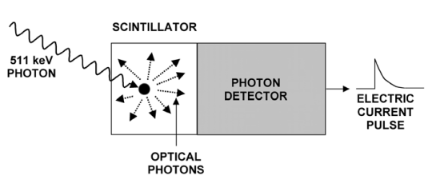

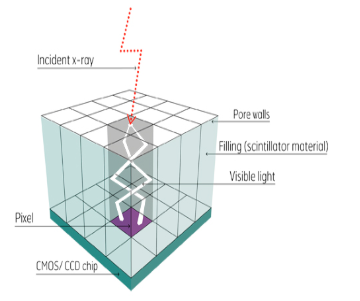

주로 뒤에 광센서가 놓임:

---

1. 용어 구분

• 섬광체(scintillator): 방사선을 감지하는 기능에 기반한 용어
• 크리스털(crystal): 물질의 구조적 기반한 용어로 단결정 구조를 가리킴.

많은 scintillator 가 크리스털이지만, 모든 크리스털이 섬광체인 것은 아님.

2022.04.12 - [정리필요./의료기기의 이해] - Transducer

Transducer

---

2. 이상적인 scintillator 의 특성 : 방사선 검출기(or counter)

• 높은 정지능(stopping power)
  • 높을수록 고에너지 광자 흡수 능력이 우수.
  • 밀도·원자번호에 비례
  • BGO, LSO, LYSO, GSO은 정지능이 높아 PET용으로 적합
• 짧은 감쇠시간(decay time)
  • 빠른 빛 방출로 신속한 신호 처리 가능: 짧은 dead time.
  • counter에서 사용될 경우 매우 중요함.
  • PET처럼 높은 coincidence 분해능이 요구되는 경우 중요 (LSO, LYSO, GSO가 선호)
• 높은 광자 산출량(light yield)
  • 단위 MeV당 방출되는 광자의 개수로 측정됨.
  • 방출 광량이 많을수록 높은 sensitivity를 달성하기 쉬움.
  • 높을수록 높은 energy resoluton을 달성하기 쉬움.
    • CsI(Tl)이 매우 높으며(최대 65,000 ph/MeV), BGO는 낮은 것으로 유명함 (~8,000 ph/MeV)
• 우수한 에너지 분해능(energy resolution)
  • 서로 다른 에너지의 방사선 구분 가능
• 기계적·화학적 안정성
  • 온도·습기·충격에 강할수록 장기적으로 잘 동작하는 검출기를 만들기 쉬움.
  • 안정적인 성능 확보
  • NaI(Tl)은 습기에 매우 약함: 단, 제작이 쉽고 저가라 많이 사용됨.
  • LSO/LYSO는 내구성과 화학적 안정성이 매우 우수함.

※ 실제 섬광체는 위의 특성 간 trade-off 존재: 용도에 맞춰 선택 필요

---

3. 섬광체 크기와 성능의 관계

• scintillator의 크기(area)를 증가시키는 경우 검출기간의 간격이 증가(=pixel의 크기 증가)하여 해상도가 감소하나 정지능은 향상됨.

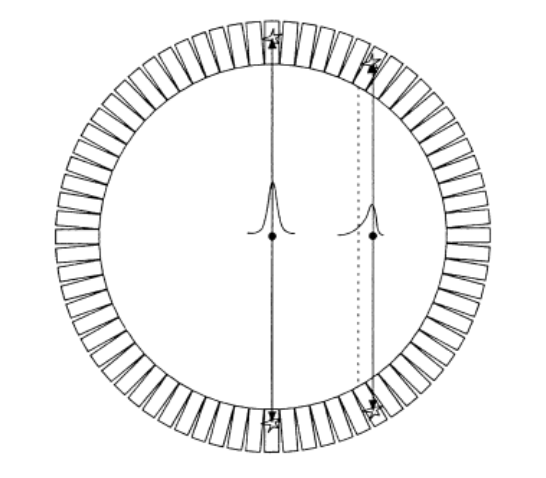

• scintillator의 두께(thickness)를 증가시키는 경우 stopping power는 증가하나 산란·parallax error가 증가하여 해상도가 감소함.

sensitivity와 spatial resolution간의 균형을 고려한 선택 필요.

PET, Molecular Imaging and Its Biological Applications, Michael E. Phelps

---

의료 영상 기기별 섬광체 크기 비교 (예)

구분	사용 방사선	일반적 크기 (mm³)	특징
투영방사선촬영 / CT	X선 (낮은 에너지)	0.5–2 × 0.5–2 × 3–5	해상도·정지능 균형 유지
감마카메라 / SPECT	감마선	3–5 × 3–5 × 6–10	감마선 감지 효율 중점
PET	511 keV 소멸광자	2–4 × 2–4 × 10–20	콜리메이터 없이 해상도 확보, 정지능 한계 존재

---

4. 주요 scintillator

Scintillator	주요용도	밀도 (g/cm³)	감쇠시간 (ns)	광자산출량 (ph/MeV)	주요 장점	주요 단점
CsI(Tl)	CT	4.51	1,000	54k-65k	높은 광량, 적절한 정지능	감쇠시간이 매우 김.
GOS	CT	7.32	600	45k	고밀도, 적절한 감쇠시간	광량 낮음
NaI(Tl)	SPECT	3.67	230	38k–40k	높은 광량, 짧은 감쇠시간	습기 취약, 낮은 정지능
BGO	PET	7.13	300	8200	높은 정지능	낮은 광량
LSO	PET	7.4	40	25k–32k	빠른 감쇠, 높은 광량	고비용
LYSO	PET	7.1	40	25k–32k	LSO와 유사, 고감도	고비용
GSO	PET	6.71	60	8k–10k	적절한 특성	정지능 낮음

• CsI(Tl)
  • X-ray용 CT에서 흔히 사용
  • 긴 감쇠시간(~1 µs)과 높은 광자산출량
• Gd₂O₂S (GOS)
  • CT용 분말형 섬광체
  • 상대적으로 낮은 광자산출량(45,000 ph/MeV)
• NaI(Tl)
  • 감마카메라/SPECT 에서 널리 사용됨
  • 감쇠시간 230 ns 수준
• BGO
  • 높은 밀도(7.13 g/cm³)로 높은 정지능으로 유명하나
  • 낮은 광자산출량(~8,000)이 단점.
  • PET 초창기 표준 scitillator로 사용됨.
• LSO (Lu₂SiO₅:Ce)
  • BGO의 느린 decay time을 개선: 빠른 감쇠(40 ns)
  • 동시에 높은 밀도와 밝기가 장점이나 고비용임.
• LYSO (Lu₁.₈Y₀.₂SiO₅:Ce)
  • LSO 와 유사한 성능
  • LYSO = LSO + Y 도핑.
• GSO (Gd₂SiO₅:Ce)
  • PET에 사용, BGO보다 빠르지만 정지능은 낮음

---
