Sequential Logic Circuit(순차논리회로)

Sequential Logic Circuit(순차논리회로)는 디지털 회로의 한 종류로,

• 현재의 입력뿐만 아니라
• 이전 상태(과거 입력)에 따라 출력이 결정되는 회로를 가리킴.

이전 상태에 영향을 받는다는 점이
Combinational Logic Circuit과의 가장 큰 차이점임.



https://www.includehelp.com/basics/sequential-circuits-in-digital-electronics.aspx

---

순차 논리 회로의 주요 특징

1. 메모리 특성: 이전 상태를 기억하는 능력을 가지고 있어 "state memory circuit (or memory system)"라고도 불림.
2. 기본 구성 요소:
   • 플립플롭(Flip-Flop) 또는 래치(Latch)와 같은 Memory Elements
   • Combinatorial Logic Circuit Elements (Gates, Mux 등)
3. Clock Signal:
   • 대부분의 Sequential Circuit 은 Synchronous Sequetial Circuit.
   • 이는 Clock Signal에 맞추어 동작.
4. State Diagram:
   • state diagram (or state tables)로 표현 가능.

---

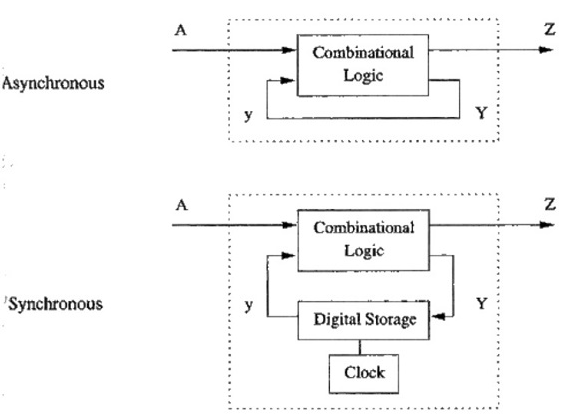

기본 유형

1. 동기식 순차 회로(Synchronous): 모든 상태 변화가 클럭 신호에 맞춰 일어남.
2. 비동기식 순차 회로(Asynchronous): 클럭 없이 입력 변화에 따라 상태가 즉시 변경됨.

---

Main Applications

• Counters
• Registers
• Memory (Element)
• Sequencers 및 Timers
• Finite State Machines
• 마이크로프로세서의 Control Unit

2025.05.13 - [Computer/CE] - [CE] Sequential Logic Circuit - Summary

[CE] Sequential Logic Circuit - Summary

---

요약

Sequential Logic Circuit은

• Sequential System의 구현의 기초로 Dynamic System 에 속함.
• Digital System의 기초.
• Computer를 포함하여, 디지털 시계, 교통 신호 제어기, 자동 판매기 등 다양한 전자 장치에서 필수적인 역할을 수행.

---
