Gradient (구배, 기울기, 경사, 경도), $\nabla f(\textbf{x})$

multivariate function (=scalar field) $f(\textbf{x})$에서
input $\textbf{x}$의 미세한 변화에 대해 output이
1) 가장 가파르게 증가하는 direction(방향)
2) 그 증가하는 변화율의 정도를 magnitude(크기)로 가지는
vector field (multivariate vector valued function)를 구하는 것이
바로 Gradient $f(\textbf{x})$=$\nabla f(\textbf{x})$임.



Gradient를 통해,
scalar field $f(\textbf{x})$(← Potential Energy, Voltage, Loss function)로부터
vector field $\nabla f(\textbf{x})$ (← Gravitational Field, Electric Field, Gradient)를 얻어냄.

  • scalar field의 각각의 위치에서
    해당 scalar field가 가장 빠르게 증가하는 방향 (direction of steepest ascent, 최대경사의 방향) 과
    그 기울기(=증가하는 정도)
    를 나타내는
    vector field를 구함.
  • gradient에 -1을 곱하면, 가장 빠르게 감소하는 방향 을 가르키게 됨.

$$\nabla f (\textbf {x}) = \begin{bmatrix} \dfrac{\partial f}{\partial x_1} (\textbf{x}) \\ \vdots  \\ \dfrac{\partial f}{\partial x_n} (\textbf{x})\end{bmatrix}$$


예 : 3개의 component로 구성된 $\textbf{x}$를 input으로 하는 scalar field $f(\textbf{x})$에서의 gradient

해당 함수의 gradient vector field는 다음과 같음.

$$
\begin{aligned}\nabla f(x,y,z)&=\left\langle \frac{\partial f(x,y,z)}{\partial x},\frac{\partial f(x,y,z)}{\partial y},\frac{\partial f(x,y,z)}{\partial z}\right\rangle \\\\ &=\frac{\partial f(x,y,z)}{\partial x}\textbf{i}+\frac{\partial f(x,y,z)}{\partial y}\textbf{j}+\frac{\partial f(x,y,z)}{\partial z}\textbf{k} \\\\ &=\begin{bmatrix} \frac{\partial f(x,y,z)}{\partial x}\\\\\frac{\partial f(x,y,z)}{\partial y}\\\\\frac{\partial f(x,y,z)}{\partial z}\end{bmatrix}\end{aligned}
$$


Nabla (or Del) Operator

Gradient 에서 사용되는 연산자 $\nabla$는

  • 해밀턴의 연산자,
  • nabla,
  • del 등으로 불림.

이 중 nabla와 del이라는 이름이 많이 사용됨.

nabla $\nabla$자체를 partial derivative operator들을 component로 가지는 vector로 표기(아래 참고)하기도 함.

$$
\nabla =\begin{bmatrix}\frac{\partial}{\partial x}\\\\\frac{\partial}{\partial y}\\\\\frac{\partial}{\partial z}\end{bmatrix}
$$



이 $\nabla$ vector는 일종의 연산자

  • scalar 를 output으로 하는 함수 $\textbf{f}$에 nabla를 취해주어
  • vector valued function을 얻어냄. (gradient의 차원은 gradient를 취하는 함수 $f$의 input의 차원, $\text{dim }\textbf{x}$과 같음)
gradient에서 nabla는
function을 입출력으로 하는
일종의 operator처럼 사용.
(scalar field → vector field)

2023.06.23 - [.../Math] - [Math] Partial Derivatives (편도함수)



[Math] Partial Derivatives (편도함수)

Multi-variate Function (or Scalar Field)에서는 input variable이 여러개, 즉 input이 vector이기 때문에 각각의 input variable의 변화량에 따라 output이 어떻게 변화하는지를 고려하여 Derivative (도함수)를 구해야함.

dsaint31.tistory.com


참고 :Directional Derivatives 와 관계.

2023.06.23 - [.../Math] - [Math] Directional Derivative (방향도함수)



[Math] Directional Derivative (방향도함수)

정의 Function $f:\mathbb{R}^n\to \mathbb{R}$에 대해서 unit vector $\textbf{u}=\begin{bmatrix}u_1 & \cdots & u_n\end{bmatrix}^T$의 방향으로 function $f$의 순간변화율이 바로 Directional Derivative임. 수식 $$\nabla_{\textbf{u}}f(\textbf

dsaint31.tistory.com

directional derivative는

  • 특정 위치(input vector)에서
  • 특정 방향을 나타내는 vector $\textbf{u}$의 방향으로 구해진
  • scalar field $f$의 기울기(directional derivatives of $f$ with respect to $\textbf{u}$)

$f$의 기울기에 해당하는 gradient 에서
특정 방향을 나타내는 vector $\textbf{u}$ 성분이 어느 정도인지가 이 directive derivatives의 magnitude임.

(특정 방향의 vector를 x,y,z 축 성분으로 분리하는 것을 생각하면 됨.)



표기는 다음과 같음.

$$
\frac{\partial f}{\partial \textbf{u}}=\nabla_\textbf{u}f=\textbf{u}\cdot \nabla f
$$


Example 1

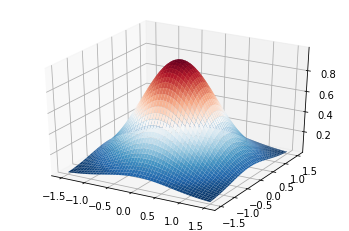

$f(\textbf{x})=e^{-x^2-y^2}$ scalar field(=multi-variable function)의 plot_surface는 다음과 같음.

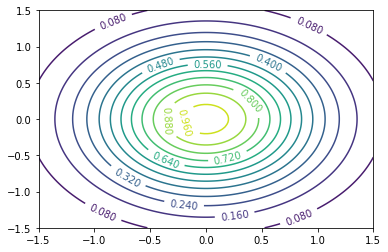

이 scalar field의 contour는 다음과 같음 (level set으로 표현).

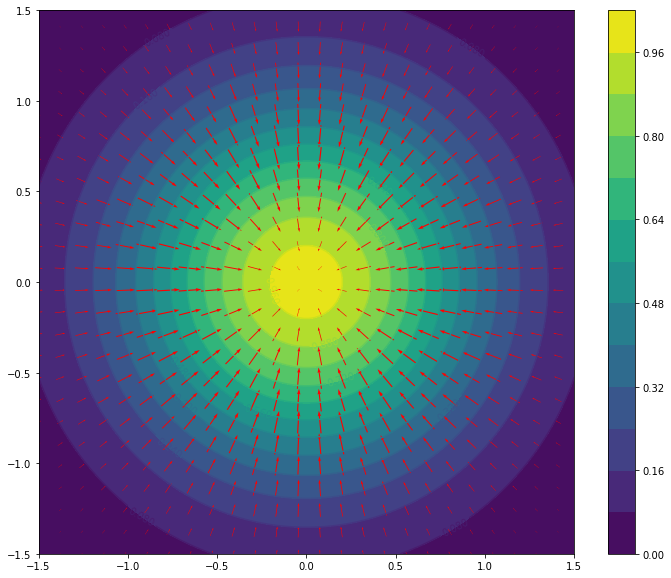

이 scalar field의 gradient는 다음과 같음.

$$
\nabla f(\textbf{x})=\begin{bmatrix}\dfrac{\partial f(x,y)}{\partial x}\\\\\dfrac{\partial f(x,y)}{\partial y}\end{bmatrix}=\begin{bmatrix}- 2 x e^{- x^{2} - y^{2}}\\\\- 2 y e^{- x^{2} - y^{2}}\end{bmatrix}
$$


관련 sympy code

from sympy.vector import gradient, CoordSys3D
import sympy as sp

R = CoordSys3D(' ')

Omega = sp.exp(-(R.x**2)-(R.y**2))

# Print omega
display(Omega)

# Print grad omega
display(gradient(Omega))

  • 모든 gradient vector들은 level contour에 orthogonal (or perpendicular)임.

위의 그림 관련 code

import matplotlib.pyplot as plt
import numpy as np

xmin = ymin = -1.5
xmax = ymax = 1.5
sample_size = 100

def f(x,y):
  return np.exp(-(x**2)-(y**2))

def grad_f_x(x,y):
  return -2*x*np.exp(-(x**2)-(y**2))

def grad_f_y(x,y):
  return -2*y*np.exp(-(x**2)-(y**2))

x = np.linspace(xmin,xmax,sample_size)
y = np.linspace(ymin,ymax,sample_size)
X, Y = np.meshgrid(x, y)

Z  = f(X,Y)
GX = grad_f_x(X,Y)
GY = grad_f_y(X,Y)

fig = plt.figure(figsize=(10,10))

# ============================
# draw surface plot
ax = fig.add_subplot(2,2,1,projection = '3d')
ax.plot_surface(X, Y, Z,
                #cmap = 'viridis',
                cmap='RdBu_r',
                )
# The azimuth is the rotation around the z-axis,
# * 0 menas looking from +x,
# * -90 means looking form -y
#ax.azim=-90

# ============================
# draw contour
lev = 15
ax = fig.add_subplot(2,2,2)
cs = ax.contour(X,Y,Z, levels=lev)
plt.clabel(cs, inline=1, fontsize=10)


# =============================
# draw gradient
ax = fig.add_subplot(2,1,2)

# draw contour for background
cs= ax.contour(X,Y,Z,levels=lev)
ax.clabel(cs, inline=1, fontsize=10)
cntr = ax.contourf(X,Y,Z, levels=lev,
                   #cmap='RdBu_r'
                   )
plt.colorbar(cntr)

# draw gradient
ax.quiver(X[::4,::4],Y[::4,::4],GX[::4,::4],GY[::4,::4], color='red',
           pivot='mid', units='width', scale=20, minshaft=4 )
plt.show()

Example 2:

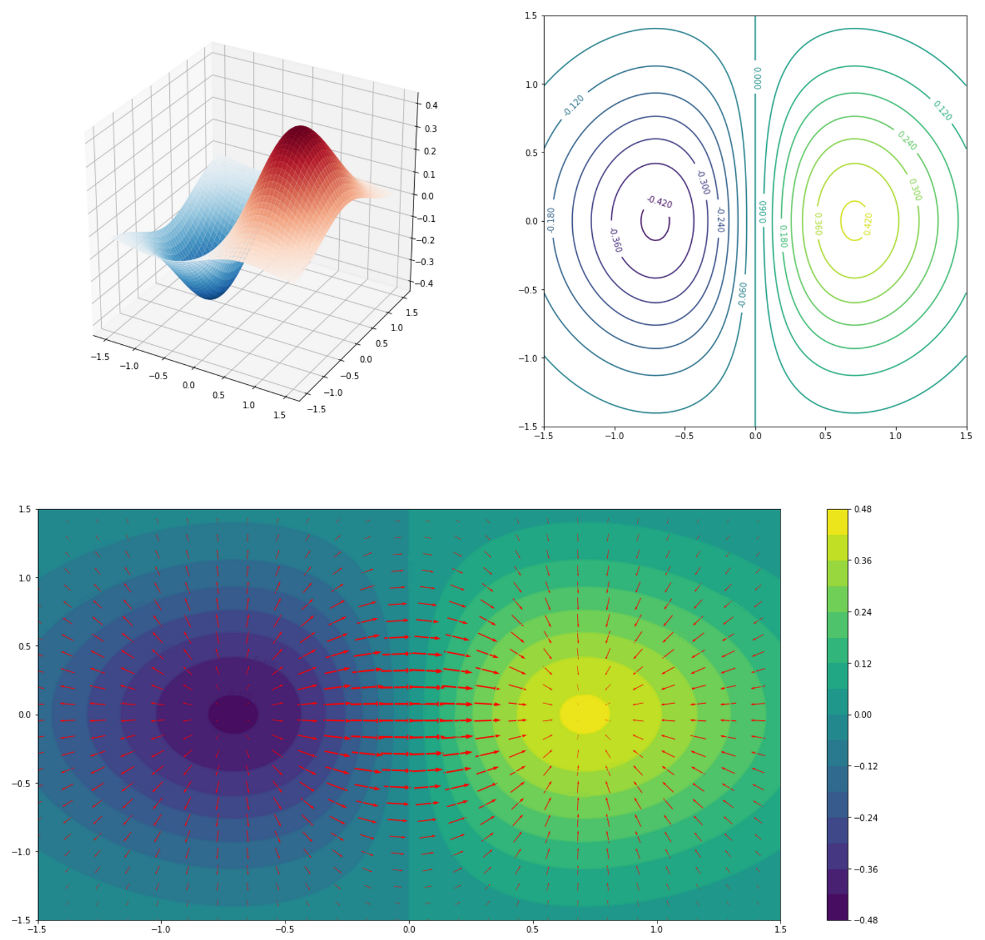

$f(\textbf{x})=xe^{-x^2-y^2}$ scalar field(=multi-variable function)의 경우는 다음과 같음.

관련 sympy code

from sympy.vector import gradient, CoordSys3D
import sympy as sp

R = CoordSys3D(' ')

Omega = R.x*sp.exp(-(R.x**2)-(R.y**2))

# Print omega
display(Omega)

# Print grad omega
display(gradient(Omega))

위의 그림 code

import matplotlib.pyplot as plt
import numpy as np

xmin = ymin = -1.5
xmax = ymax = 1.5
sample_size = 100

def f(x,y):
  return x*np.exp(-(x**2)-(y**2))

def grad_f_x(x,y):
  return -2*x**2*np.exp(-(x**2)-(y**2))+np.exp(-(x**2)-(y**2))

def grad_f_y(x,y):
  return -2*x*y*np.exp(-(x**2)-(y**2))

x = np.linspace(xmin,xmax,sample_size)
y = np.linspace(ymin,ymax,sample_size)
X, Y = np.meshgrid(x, y)

Z  = f(X,Y)
GX = grad_f_x(X,Y)
GY = grad_f_y(X,Y)

fig = plt.figure(figsize=(20,20))

# ============================
# draw surface plot
ax = fig.add_subplot(2,2,1,projection = '3d')
ax.plot_surface(X, Y, Z,
                #cmap = 'viridis',
                cmap='RdBu_r',
                )
# The azimuth is the rotation around the z-axis,
# * 0 menas looking from +x,
# * -90 means looking form -y
#ax.azim=-90

# ============================
# draw contour
lev = 15
ax = fig.add_subplot(2,2,2)
cs = ax.contour(X,Y,Z, levels=lev)
plt.clabel(cs, inline=1, fontsize=10)


# =============================
# draw gradient
ax = fig.add_subplot(2,1,2)

# draw contour for background
cs= ax.contour(X,Y,Z,levels=lev)
ax.clabel(cs, inline=1, fontsize=10)
cntr = ax.contourf(X,Y,Z, levels=lev,
                   #cmap='RdBu_r'
                   )
plt.colorbar(cntr)

# draw gradient
ax.quiver(X[::4,::4],Y[::4,::4],GX[::4,::4],GY[::4,::4], color='red',
           pivot='mid', units='width', scale=20, minshaft=4 )
plt.show()

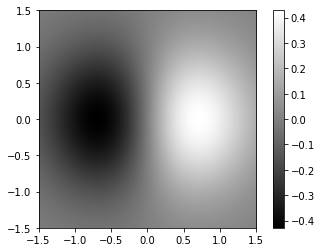

위 scalar field $f(\textbf{x})$ 를 gray scale의 이미지로 표현하면 다음과 같음.

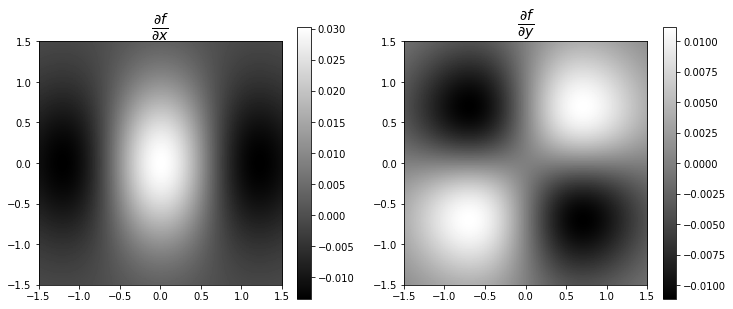

이에 대한 $\nabla f$는 다음과 같은 2개의 map (or image)로 표현된다.



위의 그림 code

grad = np.gradient(Z)

fig = plt.figure(figsize=(12,5))

ax = fig.add_subplot(1,2,1)
ax.set_title(r'$\frac{\partial f}{\partial \mathcal{x}}$',size=20)
grad_x=ax.imshow(grad[1],extent=[xmin,xmax,ymin,ymax],cmap = 'gray')
plt.colorbar(grad_x)

ax = fig.add_subplot(1,2,2)
ax.set_title(r'$\frac{\partial f}{\partial \mathcal{y}}$',size=20)
grad_y=ax.imshow(grad[0],extent=[xmin,xmax,ymin,ymax],cmap = 'gray')
plt.colorbar(grad_y)

Example3:

Potential Energy(위치에너지)가 $U=x^2+y^2+z^2$라고 할 때, Gravitational Field(중력장) $F=-\nabla U$를 구하라.



$$\begin{aligned}G&=-\nabla U\\&=-\left(\frac{\partial U}{\partial x}\textbf{i}+ \frac{\partial U}{\partial y}\textbf{j}+ \frac{\partial U}{\partial z}\textbf{k}\right)\\&=-\left[\frac{\partial}{\partial x}(x^2+y^2+z^2)\textbf{i}+ \frac{\partial}{\partial y}(x^2+y^2+z^2)\textbf{j} + \frac{\partial}{\partial z}(x^2+y^2+z^2)\textbf{k}\right]\\&=-\left[2x\textbf{i}+2y\textbf{j}+2z\textbf{k}\right]\end{aligned}$$


참고하면 좋은 자료

https://gist.github.com/dsaint31x/8f6d1766c9ba244b1991ff151f401af5#file-vector_gradient-ipynb



Vector_Gradient.ipynb

Vector_Gradient.ipynb. GitHub Gist: instantly share code, notes, and snippets.

gist.github.com
