Hessian : Summary

 2nd order derivative of multivariable function.

• 여기서 multivariable function은 입력은 vector, 출력은 scalar 인 함수를 의미함: ML에서의 loss function을 생각해 볼 것.

Hessian matrix $H[f](\textbf{x})$는 다음과 같음.

$$\begin{aligned}H[f](\textbf{x})=H(\textbf{x})&=\left(J\left[\nabla f(\textbf{x})\right]\right)^\top \\ &= \begin{bmatrix}\dfrac{\partial^2 f}{\partial x_1^2} (\textbf{x})& \dfrac{\partial^2 f}{\partial {x_1} \partial{x_2}} (\textbf{x})& \cdots & \dfrac{\partial^2 f}{\partial {x_1}\partial{x_n}}(\textbf{x})\\ \dfrac{\partial^2 f}{\partial {x_2} \partial{x_1}} (\textbf{x})& \dfrac{\partial^2 f}{\partial x_2^2 } (\textbf{x})& \cdots & \dfrac{\partial^2 f}{\partial {x_2}\partial{x_n}}(\textbf{x})\\ \vdots & \vdots & \ddots & \vdots \\ \dfrac{\partial^2 f}{\partial {x_n} \partial{x_1}} (\textbf{x})& \dfrac{\partial^2 f}{\partial {x_n} \partial{x_2}} (\textbf{x})& \cdots & \dfrac{\partial^2 f}{\partial x_n^2} (\textbf{x})\end{bmatrix}\end{aligned}$$



where

• $J\left[ \quad \right]$는 Jacobian 의미.
• $\nabla f(\textbf{x})$는 Gradient를 의미.



Hessian matrix의 $(i,j)$ 요소의 general form은 다음과 같음.

$$
H_{ij}=\dfrac{\partial^2 f}{\partial x_i \partial x_j}
$$

---

Eigen decomposition 과 Curvature

Hessian matrix 는 $f$가 이차미분가능하고 이차미분 도함수가 연속인 경우 구해지며 항상 symmetric matrix 임.

• This is in general only true, if the second partial derivatives are continuous.
  • This is called Schwarz's theorem (or Clairaut's Theorem).
  • $f$가 두 번 미분 가능하며, 이차미분 결과 도함수가 연속인 경우, 다음이 성립함: $\frac{\partial ^2 f}{\partial x_i x_ j } = \frac{\partial ^2 f}{\partial x_j x_i}$
• Symmetric matrix 는 항시 eigen decomposition이 가능함.
• $n \times n$ Hessian matrix는 항시 Symmetric matrix가 되므로 orthonormal eigen vector를 $n$개 가짐.

Hessian 행렬의
1. 고유벡터(eigenvector)는 대상 multivariable function의 곡률(curvature)이 큰 방향벡터 에 해당.
2. 고유값(eigenvalue)은 해당 고유벡터(eigenvector) 방향으로의 함수의 곡률(curvature, 이차미분값)임.
  - 해당 값의 크기(absolute value)은 convex 등에서 그래프의 폭을 결정함.
  - 클수록 폭이 좁음. (= curvature, 곡률이 큼)



이 같은 성질 때문에 Hessian matrix의 determinant는 SURF (Speed-Up Robust Features)에서 keypoint를 검출하는데 사용됨:

• 곡률이 큰 corner 등의 부분에서 Hessian matrix의 determinant가 커짐.
• 주변 pixel들과 다른 값을 가지는 변화가 큰 keypoint 에서는 eigen value가 크고 이는 큰 determinant로 이어짐.
• $\text{det}(H)=\prod^n_{i=1} \lambda_i$
• SIFT (Scale Invariant Feature Transform)에서는 Harris Corner Detection을 사용함: Gradient로부터 계산된 Structure Tensor를 사용함.

Harris Corner Detection에 대한 참고자료:
https://dsaint31.me/mkdocs_site/DIP/ch02_02_02_harris_corner/

BME228

---

---

Stationary Point 의 종류 판정.

Optimization에서

• gradient를 통해 stationary point (solution의 필요조건을 만족시켜 solution일 가능성이 있는 후보들)들을 구한 다음,
• Hessian matrix를 통해 진짜 solution인지를 판별하는 게 일반적임.



이를 가르켜 Hessian 판정이라고도 부름.

어떤 함수의 critical point (or stationary point)에서 계산한 Hessian 행렬의

• 모든 고유값(eigenvalue)이 양수(positive)이면 해당 지점에서 함수는 Minimum(극소),
• 모든 고유값이 음수이면 Maximum(극대),
• 음의 고유값과 양의 고유값을 모두 가지면 saddle point인 것으로 판단

• Critical point : 1st order derivative가 0인 점. stationary point(정류점)라고도 불림.
• saddle point 의 경우, eigen value들이 음과 양을 모두 가지므로, 이들을 모두 곱한 determinant $\text{det} H (\textbf{x})=|H|$는 음이 된다: $|H|<0$.

Stationary Point란?

2023.07.10 - [.../Math] - [Math] Stationary point (or Critical point)

[Math] Stationary point (or Critical point)

---

---

Image Processing: Frangi filter

영상처리에서 Hessian은 edge, corner 검출등에 사용가능함.

• x축, y축에 대한 각 Hessian에서의 eigenvalue가 모두 클 경우 object의 corner에 해당.
• x축, y축에 대한 각 Hessian에서의 eigenvalue가 모두 작을 경우 object의 내부로 각 픽셀들이 비슷한 값을 가지고 있음.
• x축, y축에 대한 각 Hessian에서의 eigenvalue의 차이가 심할 경우 x축에 평행한 edge이거나 y축에 평행한 edge성분에 해당함.

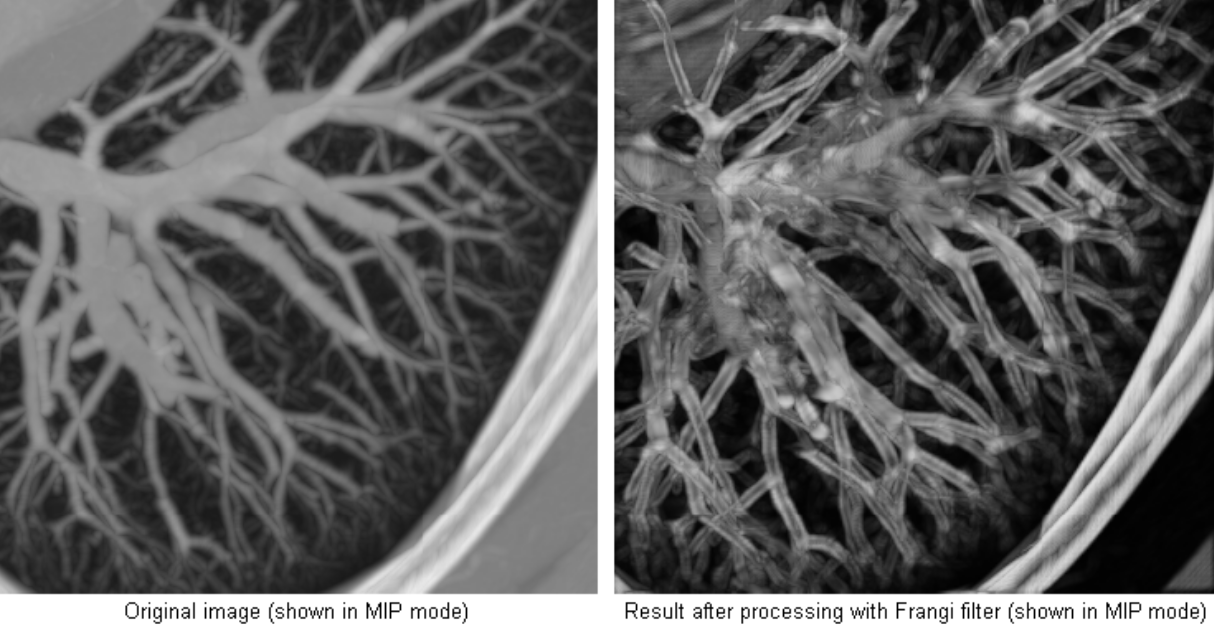

Frangi filter는 Hessian의 eigenvalue 정보를 활용하여 혈관과 같은 선형 구조를 감지함:(ratio of eigenvalue를 이용)

관련 문헌:

• Alejandro F. Frangi, Wiro J. Niessen, Koen L. Vinc and Max A. Viergever (1998), "Multiscale Vessel Enhancement Filtering", Medical Image Computing and Computer-Assisted Interventation — MICCAI’98 Lecture Notes in Computer Science 1496/1998: 130.

http://www.theobjects.com/dragonfly/dfhelp/4-0/Content/05_Image%20Processing/Frangi%20Filter.htm

• Y. Sato, S. Nakajima, N. Shiraga, H. Atsumi, S.Yoshida, T.Koller, G. .Gerig, and R. Kikinis, “3D multi-scale line filter for segmentation and visualization of curvilinear
  structures in medical images”, IEEE Medical Images Analysis, vol.2, pp.143-168, Jun. 1998.
• M. Schirijver, C. H. Slump, “Automatic segmentation of the coronary artery tree in angiography projection”, Proc. of ProRISC 2002, pp.449-464

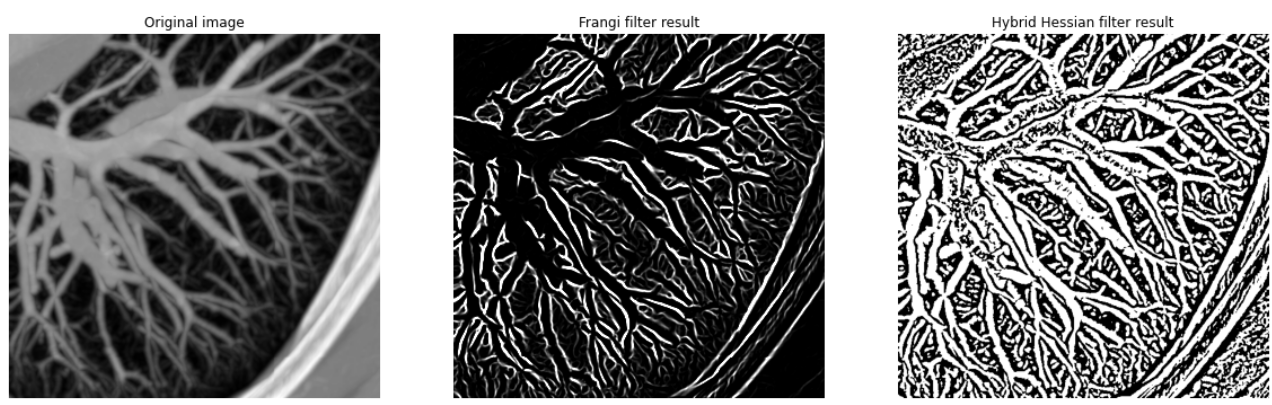

python에서 Frangi filter는 scikit image에서 제공하고 있으며 사용법은 다음과 같음.

from skimage.filters import frangi, hessian
import numpy as np
import cv2

import matplotlib.pyplot as plt

image = cv2.imread('./frangi_filter_src.png', cv2.IMREAD_GRAYSCALE)

fig, ax = plt.subplots(nrows=1, ncols=3, figsize = (20, 10))

ax[0].imshow(image, cmap=plt.cm.gray)
ax[0].set_title('Original image')

kwargs = {'sigmas': [1], 'mode': 'reflect'}
frangi_img = frangi(image,**kwargs)
ax[1].imshow(frangi_img, cmap=plt.cm.gray,
             vmin=0, vmax=np.max(frangi_img)/10,
             )
ax[1].set_title('Frangi filter result')

hessia_img = hessian(image,**kwargs)
ax[2].imshow(hessia_img, cmap=plt.cm.gray,
             vmin=0, vmax=np.max(hessia_img),
             )

ax[2].set_title('Hybrid Hessian filter result')

for a in ax:
    a.axis('off')

plt.show()

result

---
