Doppler Effect

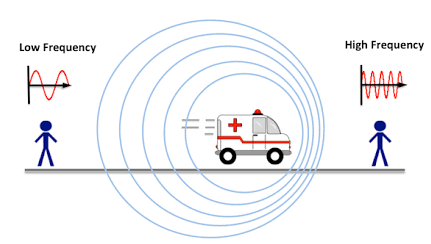

파동원(source)과 관측자(observer) 간의 상대적 운동으로 파동의 freq.(진동수)가 변하는 현상!

• Frequency increases when source(or reflector) approaches to observer (blue shift)
• Frequency decreases when source(or reflector) move away form observer (red shift)

ref. :  https://blog.naver.com/twonkang00/222100953695

예 : 초음파 Doppler 영상

• 적혈구가 반사체에 해당하며, 혈류에서 적혈구가 다가오는지 멀어지는지를 판단하는 데 사용
• 반사체 속도와 도플러 변위(송신 주파수와 수신 주파수의 차이)는 비례.
• 반사체 속도가 빠르면 도플러 변위가 많이 발생

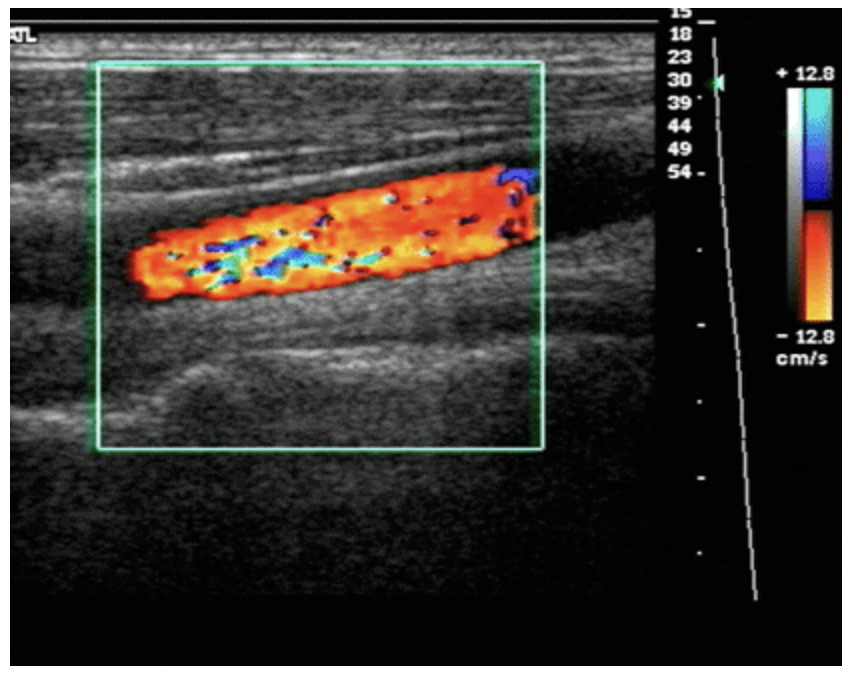

• Color Flow Mapping (색조 도플러, 컬러 도플러)

Ref. 대한초음파학회

기존의 2차원의 초음파영상에 펄스 도플러법을 이용하여 혈류의 방향, 속도를 측정하고 이를 정해진 칼라 영상으로 표현

• 혈류의 속도 : 밝기 (intensity or brightness)
• 혈류의 방향 : 색깔 (probe쪽으로 다가옴 : 붉은색 / 멀어짐 : 푸른색) ← 주의: 천문학과는 다름.
