[OpenCV] imshow 창설정 및 종료 처리 (x버튼 처리)

imshow 창설정 및 종료 처리 (x버튼 처리)

창 설정 관련 arguments 및 options



cv2.namedWindow를 통해 미리 창에 대한 title을 지정하여 놓을 수 있음.

cv2.namedWindow('image', cv2.WINDOW_NORMAL)

# Using resizeWindow() : Below code does not works with cv2.WINDOW_AUTOSIZE
# cv2.resizeWindow("image", 300, 700)

• cv2.WINDOW_AUTOSIZE가 기본으로 2nd argument없이 호출시 선택됨.
  • 읽어들이는 image 크기에 맞춰 window의 크기가 결정됨.
• 2nd argument로 cv2.WINDOW_NORMAL를 설정시 window의 크기 조정이 가능함.
  (마우스로 window의 크기를 조절할 수 있음)
• cv2.WINDOW_GUI_EXPANDED로 설정시 확대, 축소 등의 기능을 사용가능한 window가 제공됨
  (conda-forge 채널로 설치한 opencv를 사용하거나 이 기능을 활성화하여 컴파일 필요.)
  • 이는 Qt 를 이용하도록 컴파일한 OpenCV 라이브러리를 사용할 때 제공된다.
  • conda등으로 opencv 를 사용할 경우,
    conda-forge 채널의 opencv를 설치해야 제대로 동작함.
• cv2.WINDOW_GUI_NORMAL로 설정시 "Qt로 추가된 새 기능" 없는 window로 동작함.
• cv2.WINDOW_KEEPRATIO로 설정시 종횡비가 유지됨.
  cv2.WINDOW_NORMAL과 함께 사용될 수 있음.



참고로, 위의 옵션들은 |를 통해 여러 개가 동시에 지정 가능함.

---

High-level GUI : Qt New Functions

cv2.WINDOW_GUI_EXPANDED의 경우 다음과 같은 기능을 가진 window를 사용 가능함.

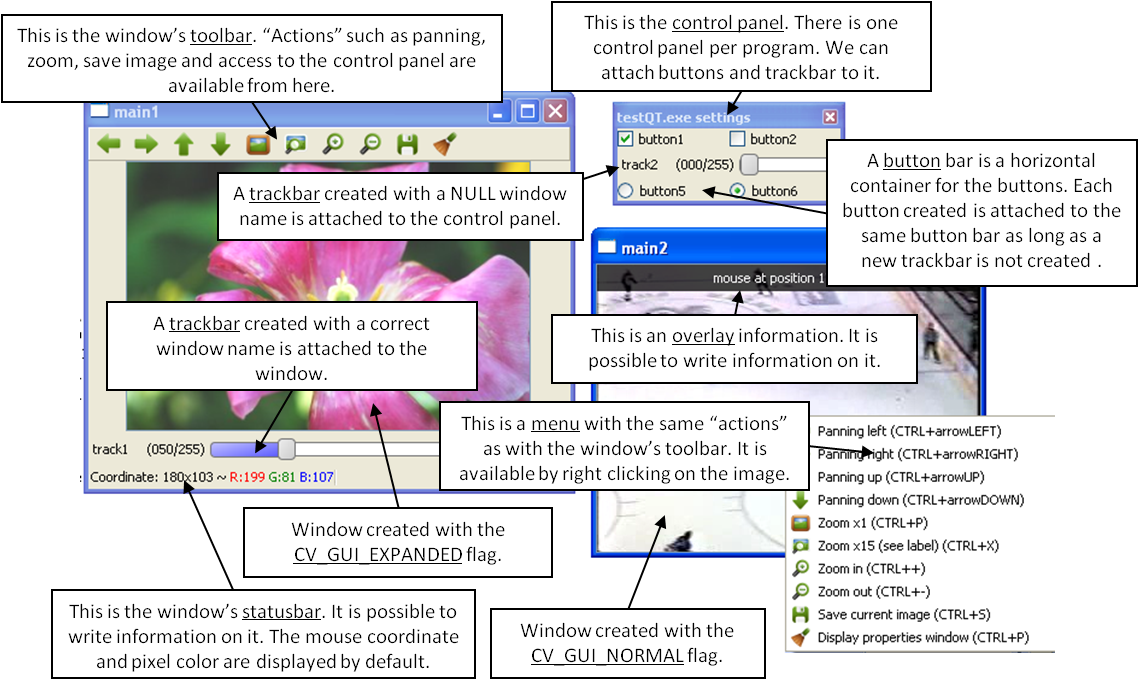

위의그림은 Qt GUI를 사용하여 구현된 새로운 기능을 가진 OpenCV의 imshow시 보여지는 windows임.

이 새로운 window는 status bar, toolbar, contorl panel 등을 제공하며 window의 control panel에는 trackbar와 buttonbar를 부착할 수 있음.

• 만약 control panel이 보이지 않는다면, Ctrl+P를 누르거나 Qt 창에서 오른쪽 클릭 후 'Display properties window'를 선택하면 됨.
• button bar를 부착하려면, button을 생성하면 되는데,마지막으로 control pannel에 부착된 bar가 button bar 인 경우, 새 버튼은 마지막 버튼의 오른쪽에 추가됨.
• 마지막으로 부착된 bar가 trackbar이거나, control panel이 비어 있는 경우, 새 button bar가 생성되고, 그 다음에 새 버튼이 추가됨.

이를 이용한 event handling 구현은 다음을 참고할 것.
https://dsaint31.me/mkdocs_site/DIP/cv2/ch00/dip_0_04/

BME228



보다 자세한 건 다음 url참고 : OpenCV's Qt New Functions

OpenCV: Qt New Functions



사실, 이같은 windows 는 PySide나 PyQt에서 쉽게 구현이 가능하다.

Matplotlib와 PySide가 제공하는 FigureCanvas 와 NavigationToolbar2Qt를 활용하여 이같은 창을 구현하는 것은 다음 URL을 참고할 것.

https://ds31x.tistory.com/245

[PySide6] matplotlib 이용하기

---

종료 처리

esc와 x버튼 모두 동작하게 하려면 다음과 같이 수정할 것.

while True:
    cv2.imshow('image',img)
    key = cv2.waitKey(100)
    if key & 0xFF == 27 : # enter ESC
        break
    # 아래 2개 라인을 추가하여 imshow로 열린 image라는 title의 창의 상단 메뉴 x버튼이 정상동작하게 함.
    if cv2.getWindowProperty('image', cv2.WND_PROP_VISIBLE ) <1:
        break;

---
