[DIP] Moirè (모아레) (and Beat)

1. Moire 란?

• 디지털 이미지나 영상에서 발생하는 시각적 왜곡 현상
• 원래 패턴과 해상도 차이로 인해 생기는 잔물결 무늬 또는 줄무늬

두 개의 유사한 패턴이 약간의 오프셋이나 회전으로 겹쳐질 때 발생하는 광학 현상을 가르키며
원래 이미지나 패턴에 없던 간섭 패턴이 생기게 됨.

---

두 개의 주파수가 유사한 signal이 중첩되어 서로 간섭할 때 나타나는 현상으로 두 signal의 평균주파수의 합성 signal을 만드는데 이 결과 signal이 두 주파수의 차이만큼의 주파수로 주기적으로 커지고 작아지는 패턴이 생성됨: Sound에서는 맥놀이(beat)현상 이라고 불림.

2. 발생 원인

• Dense pattern: 격자무늬, 천의 섬유, 건물 외벽 등 규칙적 패턴
• Resolution mismatch: 카메라 센서와 촬영 대상 패턴을 획득하는데 요구되는 spatial resolution 이 맞지 않음
• 디스플레이 문제: 화면 해상도와 이미지 해상도가 다를 때

수학적으로 설명하면

• 두 개의 유사하지만 약간 다른 주파수를 가진 패턴들이
• 겹칠 때 Moirè 가 발생하게 된다.

음악에서는 Moirè 와 유사한 개념이 beat freq.(여러 음이 겹쳐진 상태에서 envelop의 진폭이 완전히 증가하고 감소하는 빈도)로

• $f_1$과 $f_2$주파수의 패턴이 겹쳐질 때,
• $|f_1-f_2|$의 주파수를 지니는 패턴 (envelope의 주파수의 2배)이 생성됨.

이 패턴이 이미지 상에서의 Moirè임.

$$y_1 = A \cos(2\pi f_1 t) \\ y_2 = A \cos(2\pi f_2 t) $$



여기서 $y_\text{total}$은 다음과 같음:

$$\begin{aligned} y_\text{total} &= y_1 + y_2 \\ &= A\left\{ \cos (2\pi f_1 t) +\cos (2\pi f_2 t) \right\} \\ 2A \cos \left(2\pi \frac{f_1+f_2}{2}t\right) \cos \left(2\pi \frac{f_1-f_2}{2}t\right) \end{aligned}$$



여기서 $\cos \left( \pi (f_1 - f_2) t \right)$ 부분이 envelope)외피)를 형성하고,

• 이 함수는 주파수 $\frac{|f_1 - f_2|}{2}$ 로 진동.
• 즉, 두번째 cos이 envelope를 결정하며 해당 envelope의 반파장마다 beat, 맥놀이 발생.)
• beat(맥놀이) 음의 음고(pitch←중첩된 wave의 freq.) 는 두 주파수 피치의 평균값이고, 맥놀이 주파수(beat frequency)는 두 주파수의 차이값

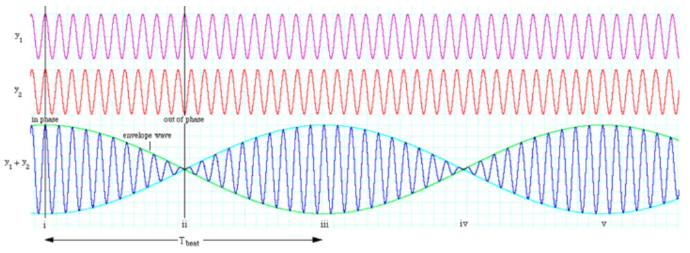

beat의 주기는 합쳐진 파형에서 최대와 최대 사이의 거리 $T_\text{beat}$이므로 다음이 성립.

• Freq. of Beats : $|f_1-f_2|=2f_\text{envelope}=2\dfrac{|f_1-f_2|}{2}$

---

Example1:
440Hz 와 442Hz 두 소리가 합쳐지면 그 중간인 441Hz 의 소리(중첩된 wave의 freq.)가 1초에 두번(i.e., 2Hz, 비트의 진동수) 커졌다 작아졌다 함.

Example2:

• 두 개의 선형 패턴을 겹쳐 놓고, 그 중 한 패턴만 위/아래로 움직였을 때 생성되는 Moirè 패턴을 보여줌.
• 좀 더 자세히 보면, 이 때 생성된 Moirè 패턴( 움직이는 굵은 선 )은 기존의 패턴과 모양이 매우 비슷하지만 크게 보임.
• 그리고 기존 패턴의 움직임에 비해 생성된 Moirè 패턴은 훨씬 빠른 속도로 움직이고 있는 걸 알 수 있음.

---

Example3:

Moirè 패턴을 통해 일종의 확대 효과를 얻을 수 있음:

• 위의 경우에서 처럼 원본 패턴과 흡사한 동그란 형태, 그리고 가운데가 비어있는 6각형의 모아레 패턴이 생성됨.
• 생성된 패턴의 크기는 위의 Freq. of Beats에 의해 확대되어 보임.

---

3. 대표적 발생 상황

• 천, 건축물 등에서 촘촘한 패턴 촬영 시
• 고해상도 이미지를 저해상도 화면에서 렌더링할 때
• 작은 해상도로의 resizeing의 경우 자주 발생하는데 이경우 적절할 interpolation이 필요함.



참고로, Moirè 를 이용한 패턴 분석 기술을 비전 머신에 적용하면 고정밀 정렬, 디펙 검사, 패턴 균일도 검사 등 다양한 검사 분야에 적용 가능함 (Example3 참고).

---
